Tangenciální trysky s rozstřikem dutého kužele

Ke stažení

Tangential-flow hollow cone

Rovnoměrné rozprašování bez rizika ucpání

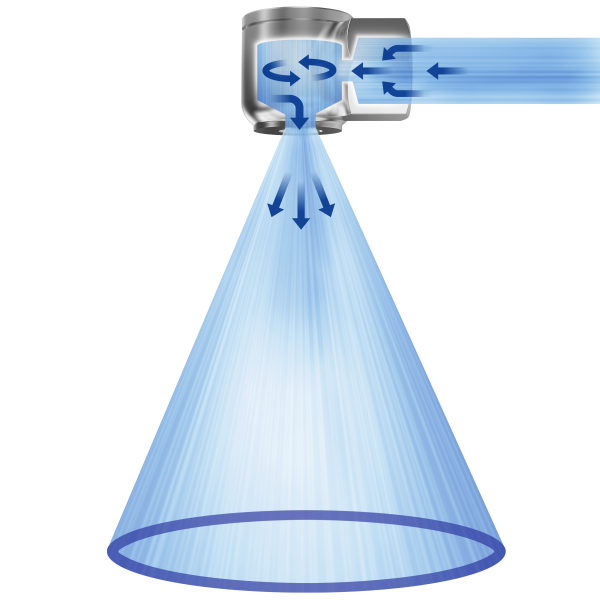

Tangenicální trysky s rozstřikem dutého kužele zaručují, díky své geometrii, rovnoměrné rozprašování ve formě dutého kužele. Excentrickým způsobem nátoku je kapalina roztočena. Tím vzniká velmi rovnoměrné rozdělení kapaliny při úhlu paprsku až do 130°. Excentrické trysky s rozstřikem dutého kužele předchází ucpávání díky absenci výrníku jsou velmi spolehlivé také při špatné kvalitě vody. Příklady použití těchto trysek je zvlhčování vzduchu v klimatizační technice nebo čištění plynů ve výrobních technologiích a procesech ochrany životního prostředí.

PŘÍSLUŠENSTVÍ

Série 302 nerezová ocel / mosaz

Katalogový rozsah parametrů trysek

úhly roztřiku: 60°/80°/90°/130°

průtok min - max při různých tlacích: 0,32 l/min - 15,88l/min

materiály: nerezová ocel AISI 316L (1Y) / mosaz (30)

připojení: vnitřní 3/8 BSPP
Série 302 plastové provedení

Katalogový rozsah parametrů trysek

úhly roztřiku: 60°/90°/130°

průtok min - max při různých tlacích: 0,32 l/min - 39,53l/min

materiály: PA (51), PVDF (5E), PP (53)

připojení: vnitřní 3/8 BSPP
Typ 302 plastové provedení s bajonetovým rychloupínacím systémem

Katalogový rozsah parametrů trysek

úhly roztřiku: 45°/60°/80°/90°/130°

průtok min - max při různých tlacích: 0,2 l/min - 7,91l/min

materiály: PA (51), POM (56)

připojení: bajonetové připojení
Série 308 mosazné provedení

Katalogový rozsah parametrů trysek

úhly roztřiku: 90°

průtok min - max při různých tlacích: 0,54 l/min - 7,04l/min

materiály: mosaz (30)

připojení: vnitřní 3/8 BSPP
Série 304/306/307

Katalogový rozsah parametrů trysek

úhly roztřiku: 90°/130°

průtok min - max při různých tlacích: 2,8 l/min - 74,91l/min

materiály: PA (51), PVDF (5E), PP (53)

připojení: vnitřní 1/2 BSPP, 3/4 BSPP
Série 350

Katalogový rozsah parametrů trysek

úhly roztřiku: 130°

průtok min - max při různých tlacích: 0,32 l/min - 7,04l/min

materiály: POM (56)

připojení: vnitřní 3/8 BSPP
Série 373 Ramp Bottom

Katalogový rozsah parametrů trysek

úhly roztřiku: 80°

průtok min - max při různých tlacích: 24,4 l/min - 507,59l/min

materiály: nerezová ocel 316 (17)

připojení: vnitřní 1 BSPP, 1 1/4 BSPP, 1 1/2 BSPP
