VD/KGV-PA-IIB3-XXX

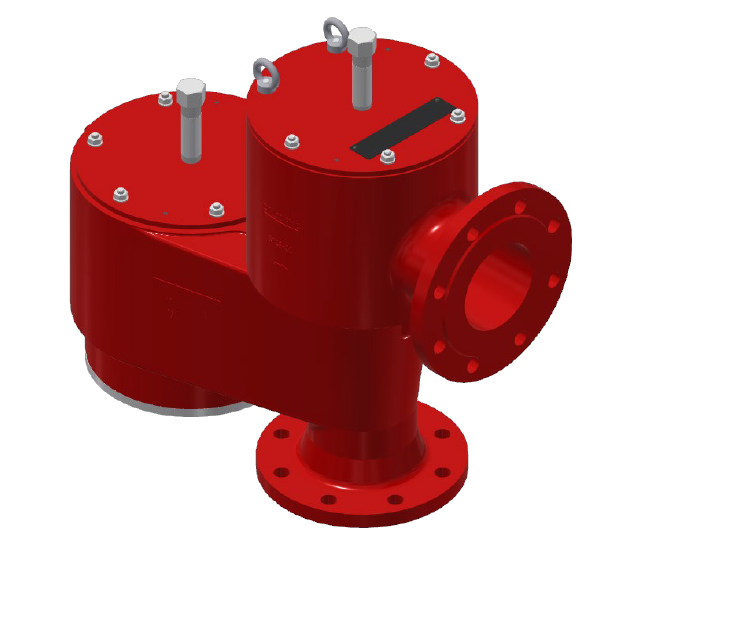

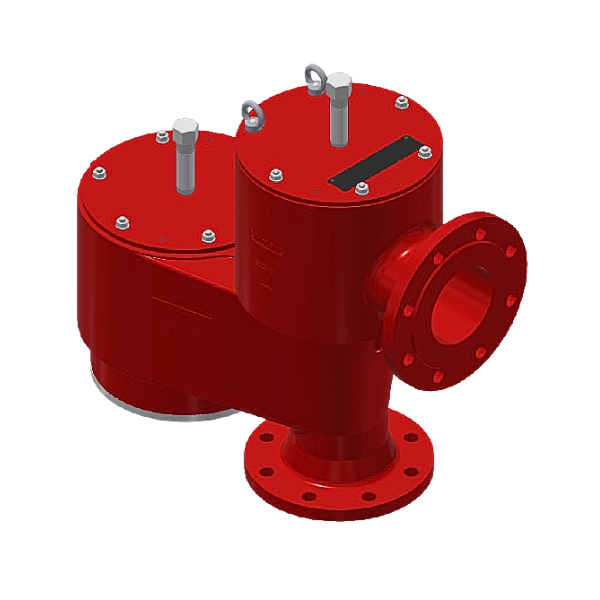

Ventil s pojistkou VD/KGV-PA-IIB3-XXX
Jako koncová armatura pro odvzdušňovací otvory v nádržích. Testováno a schváleno proti atmosférické deflagraci pro všechny materiály skupiny výbušnosti IIB3 s maximální experimentální bezpečnou mezerou (MESG) ≥ 0,65 mm. Používá se především jako odvzdušňovací a zavzdušňovací zařízení pro nádrže s pevnou střechou.
Používá se k zamezení nepřípustného tlaku a vakua a k minimalizaci nežádoucích ztrát plynu nebo nepřípustných emisí. Ventil je namontován kolmo na střechu nádrže. Páry produktu mohou být vypouštěny sběrným potrubím do atmosféry připojeným k přírubě potrubí na výtlačné straně.
- Nerezová ocel/uhlíková ocel
- Max. provozní teplota 60 °C
- Potrubí ochráněno separáně
✅ Typické oblasti použití: chemický průmysl, petrochemický průmysl, farmaceutický průmysl, potravinářský průmysl
Funkce a výhody ventilu
- Ochrana proti deflagraci: Integrovaná pojistka zastavuje šíření plamene, což minimalizuje riziko exploze v potrubních systémech.
- Regulace tlaku: Ventil zajišťuje stabilní tlak v systému, což je klíčové pro bezpečný a efektivní provoz průmyslových zařízení.
- Univerzální použití: Vhodný pro široké spektrum aplikací včetně chemického, petrochemického a farmaceutického průmyslu, kde jsou používány látky patřící do skupiny IIB3.
- Dlouhá životnost: Díky použití kvalitních materiálů a promyšlené konstrukci je ventil odolný vůči mechanickému opotřebení a chemickým vlivům.
- Snadná údržba: Modulární design umožňuje jednoduchou výměnu dílů a minimalizaci nákladů na údržbu.
Technické údaje
DN |
C | C1 | D | D1 | H | H1 | H2 | L | nastavení |
||
DIN | ASME | vakuum | tlak | ||||||||
50 PN 16 | 2" | 255 | 150 | 165 | 165 | 389 | 240 | 3 |
405 | 2-60 |
2-60 |
80 PN 16 | 3" | 300 | 180 | 200 | 192 | 487 | 300 | 480 | |||
100 PN 16 | 4" | 400 | 200 | 250 | 240 | 547 | 330 | 600 | |||
150 PN 16 | 6" | 555 | 250 | 350 | 350 | 655 | 390 | 805 | |||
200 PN 10 | 8" | 625 | 300 | 400 | 390 | 775 | 480 | 12 |
925 | ||
250 PN 10 | 10" | 705 | 305 | 460 | 460 | 875 | 555 | 1010 | |||
300 PN 10 | 12" | 705 | 305 | 460 | 460 | 875 | 582 | 1010 |
