VD/KS-IIB1

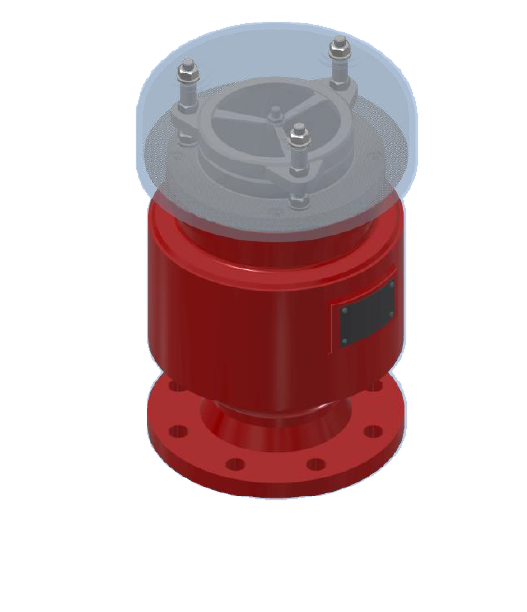

Přetlakovo/podtlakový ventil VD/KS-IIB1

Jako koncová pojistka, odolná proti výbuchu a hoření pro všechny hořlavé kapaliny a páry výbušné skupiny IIB1 a také pro alkoholy s maximální experimentální bezpečnou mezerou (MESG) ≥ 0,85 mm. Pojistný ventil pro výdechové potrubí skladovacích nádrží jako ochrana před tlakem resp. vakuum.

Vhodným nastavením tlaku je zabráněno nebo silně omezen únik skladovaného produktu. Dostupný se zařízením na odvod kondenzátu odolným proti výbuchu a hoření.

  • Instalace na horní část skladovacích nádob
  • Maximální provozní teplota 60 °C
  • Typová zkouška podle EN ISO 16852
  • Označení CE podle směrnice ATEX 2014/34/EU

✅ Typické oblasti použití: průmyslové závody, chemický průmysl, ropný a plynárenský průmysl

Technické údaje

přetlakovo_podtlakový ventil VD_KS-IIB1

DN
použitý KITO-flame® Svodičový prvek
D H
-kg
DIN ASME

DIN ASME
50 PN 16 2" KITO® BEH-4-IIB1-…
220 315 335 13.5
80 PN 16 3" KITO® BEH-5-IIB1-…
245
372 390 20.5
100 PN 16 4" 370 395 22

Provedení ventilu

Pouzdro
Ocel, nerezová ocel 1.4571
Sedla ventilu / vřeteno
Nerezová ocel 1.4571
Paletka
Nerezová ocel 1.4571
Těsnění kotouče ventilu
Perbunan, Viton, PTFE, EPDM >= 100 m bar pouze PTFE nebo kov (přetlaková deska)
Deska vakuového ventilu
S pružinou
Kotouč pojistného ventilu
Zatížený hmotností
KITO pojistka
Zcela zaměnitelná
Roštová klec KITO
Nerez 1.4308, nerez 1.4408
KITO rošt
Nerez 1.4310, nerez 1.4571
Kryt
Akrylové sklo
Ochranná clona proti cizímu tělesu
Polyamid 6
Přírubové připojení
EN 1092-1 forma B1, ASME B16.5 Třída 150 RF
