VD/T-1
Ke stažení

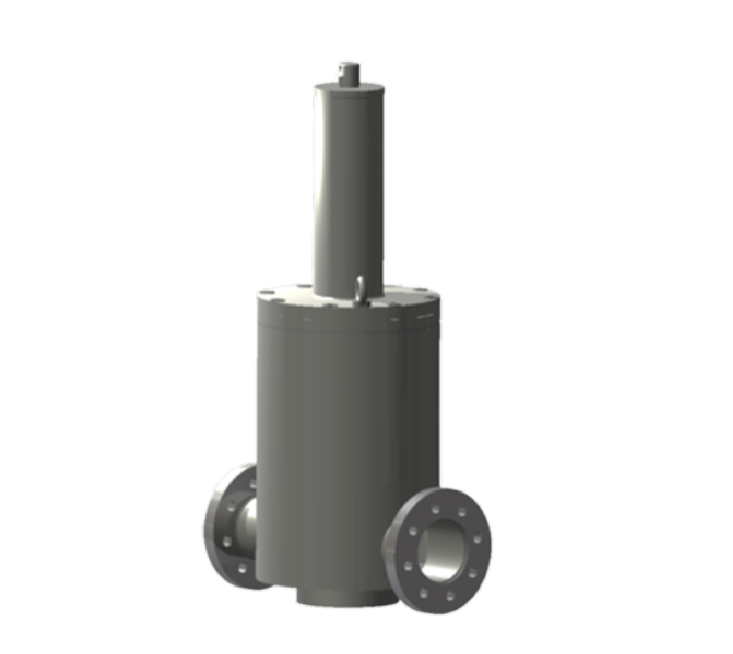

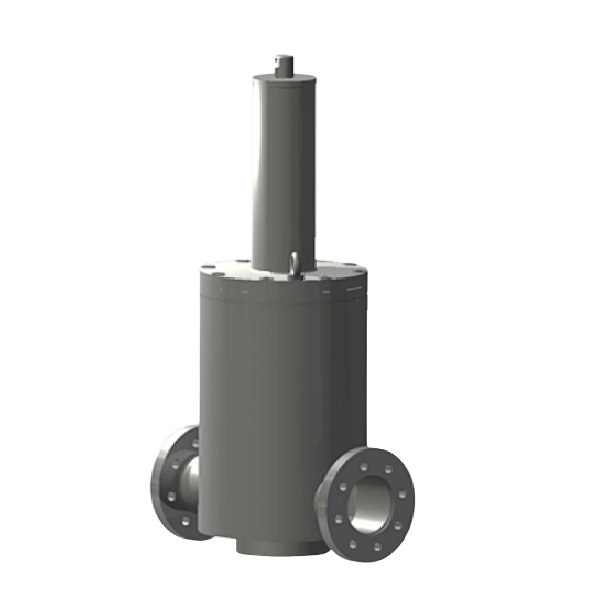

Ventil do horizontálního potrubí VD/T-1
Jako řadová armatura s funkcí odvzdušňovacího a zavzdušňovacího ventilu pro nádoby, přednostně používané pro instalaci do potrubí. Odpadní plyn je odváděn potrubím, zatímco ventilace přichází z atmosféry.
- Nerezová ocel/uhlíková ocel
Výhody ventilu:
- Vysoká odolnost a spolehlivost
- Přesná regulace
- Bezpečnost
- Flexibilita a adaptabilita
- Snadná údržba
✅ Typické oblasti použití: chemický průmysl, petrochemie, farmaceutický průmysl, potravinářství
Technické údaje
| DN |
C | H | H1 | vakuum |
tlak |
|||
| DIN | ASME | min. | max. | min. | max. | |||
| 25 PN 40 | 1“ |
240 | 400 | 60 | 6 | 93 | > 200 |
350 |
| 32 PN 40 | 1 ¼“ |
240 | 395 | 65 | 6 | 91 | ||
| 40 PN 40 | 1 ½“ |
350 | 452 | 92 | 6 | 158 | ||
| 50 PN 16 | 2“ |
350 | 463 | 77 | 6 | 154 | ||
| 65 PN 16 | 2 ½“ |
350 | 85 | 7 | 105 | |||
| 80 PN 16 | 3" | 350 | 685 | 100 | 7 | 100 | ||
| 100 PN 16 | 4" | 450 | 707 | 125 | 7 | 140 | ||
| 125 PN 16 | 5" | 500 | 920 | 200 | 7 | 140 | > 150 |
|
| 150 PN 16 | 6" | 550 | 965 | 225 | 8 | 150 | ||
