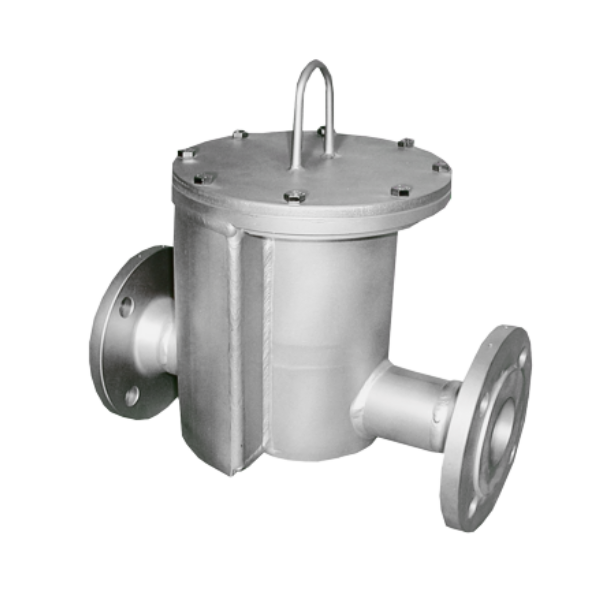

Ventil do horizontálního potrubí VD/TA

Jako řadová armatura s odvzdušňovacím nebo zavzdušňovacím ventilem pro nádoby. Přednostně se používá pro instalaci do potrubí. V závislosti na instalaci může být ventil použit jako tlakový nebo vakuový ventil. Může být také použit jako zpětné bezpečnostní zařízení nebo přepouštěcí ventil.

  • Ocel/nerez

Instalace ventilu

Příprava potrubí
  • Zajistěte čistotu a zarovnání potrubí před instalací
  • Zkontrolujte kompatibilitu rozměrů a materiálů
Postup montáže
  • Přírubové spoje: pevné upevnění ventilu pomocí šroubů a matic
  • Závitové spoje: Jednoduché upevnění pomocí závitů
  • Svařované spoje: Vysoká integrita systému
Kontrola těsnosti
  • Po instalaci proveďte tlakové a funkční zkoušky
  • Ověřte těsnost a funkčnost regulačních mechanismů

✅ Typické oblasti použití: chemický průmysl, petrochemie, potravinářský průmysl, farmaceutický průmysl, farmacie, energetika, vodárenství a kanalizace

Technické údaje

ventil VD_TA

DN
C H H1 -kg

min. - max.
(hmotnost
nákladu z PE)

nastavení
min. - max.

 min. - max.
s pouzdrem prodloužení
DIN ASME






25 PN 40 1“
 240 153 125 10 2.5 - 10.4 10.5 - 86 > 86 - 200
32 PN 40 1 ¼“
 240 167 134 12 2.5 - 10.4
 10.5 - 82 > 82 - 200
40 PN 40 1 ½“
 350 230 195 18 1.8 - 10.3 10.4 - 200
50 PN 16 2“
 350 230 189 19 1.8 - 10.3
 10.4 - 190 > 190 - 200
65 PN 16 2 ½“
 350 245 196 20 1.7 - 7.4 7.5 - 165 > 165 - 200
80 PN 16 3" 350 303 247 25 1.7 - 7.8 7.9 - 165 > 165 - 200
100 PN 16 4" 450 342 272 30 1.7 - 7.6 7.7 - 180 > 180 - 200
125 PN 16 5" 500 394 310 35 1.7 - 6.7 6.8 - 150
150 PN 16 6" 550 455 357 42 1.7 - 11.9 12 - 150
