Vodicí kroužek F 506

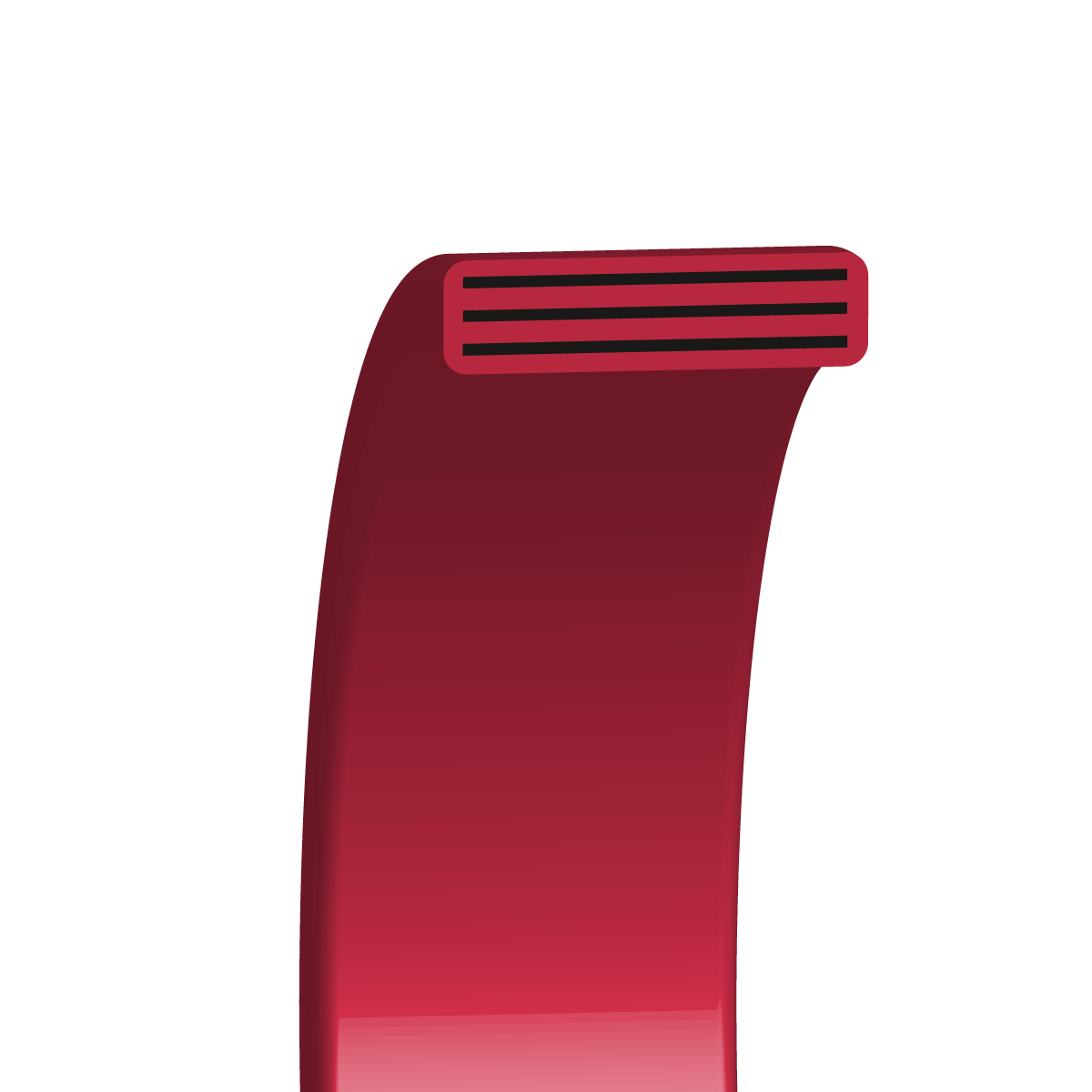

F506_1200x1200
NAKOUPIT V ESHOPU
POPTAT / ODESLAT DOTAZ
Ke stažení

POPIS

Vodicí kroužky z tvrzené tkaniny typu F 506 jsou vhodné pro nejtěžší zatížení v hydraulice. Typ F 506 je dodáván v kusech. Vodicí kroužky typu F 506 jsou vyrobeny z polyesterové tkaniny, impregnované umělou pryskyřicí. Kroužky lze dodat s kolmým, nebo šikmým řezem. Povrchové plochy jsou při novém způsobu výroby neopracovány. Žádné vlákno není přerušeno. Tím je vyloučeno třepení vláken. Poloměry na hranách zaručují dobré usazení v drážce. Hodnota pro měrný tlak by měla být počítána se součinitelem bezpečnosti 2 : 1 při výpočtu ložiska.

MÉDIA

Vodicí kroužky typu F 506 jsou vhodné pro minerální oleje ASTM 1 a ASTM 3, jakož i pro vodu a kapaliny HFA, HFB, HFC a HFD. Maximální trvalá provozní teplota je pro vodu 80 °C, pro kapaliny HFA a HFB 60 °C a pro kapaliny HFC 40 °C.

Provozní podmínky

Max. rychlost:    5,0 m/s
Teplotní odolnost:    -40 °C / +120 °C

Filtrování produktů

Filtrování

Typ
Píst / Pístnice

Zrušit filtrování

Počet nalezených produktů: 1009

Číslo zboží
Skladem
Množství
MJ
Shop
Jednotková
cena od
Typ Píst / Pístnice Ø pístnice Ø pístu Šířka
zástavby L1 Výška
profilu S
Ne
ks
na vyžádání
F506
Píst
20
5,60
1,50
Vodící pás F 506

Vodící pás F 506

5.6 x 1.5 píst 20

Přejít na zboží

Ne
ks
na vyžádání
F506
Píst
25
5,60
1,50
Vodící pás F 506

Vodící pás F 506

5.6 x 1.5 píst 25

Přejít na zboží

Ne
ks
na vyžádání
F506
Píst
28
5,60
1,50
Vodící pás F 506

Vodící pás F 506

5.6 x 1.5 píst 28

Přejít na zboží

Ne
ks
na vyžádání
F506
Píst
30
5,60
1,50
Vodící pás F 506

Vodící pás F 506

5.6 x 1.5 píst 30

Přejít na zboží

Ne
ks
na vyžádání
F506
Píst
32
5,60
1,50
Vodící pás F 506

Vodící pás F 506

5.6 x 1.5 píst 32 řez 45°

Přejít na zboží

Ne
ks
na vyžádání
F506
Píst
35
5,60
1,50
Vodící pás F 506

Vodící pás F 506

5.6 x 1.5 píst 35

Přejít na zboží

Ne
ks
na vyžádání
F506
Píst
38
5,60
1,50
Vodící pás F 506

Vodící pás F 506

5.6 x 1.5 píst 38 řez 45°

Přejít na zboží

Ne
ks
na vyžádání
F506
Píst
40
5,60
1,50
Vodící pás F 506

Vodící pás F 506

5.6 x 1.5 píst 40

Přejít na zboží

Ne
ks
na vyžádání
F506
Píst
50
5,60
1,50
Vodící pás F 506

Vodící pás F 506

5.6 x 1.5 píst 50

Přejít na zboží

Ne
ks
na vyžádání
F506
Píst
57
5,60
1,50
Vodící pás F 506

Vodící pás F 506

5.6 x 1.5 píst 57

Přejít na zboží

Zobrazit na stránce

  • 10
  • 50
  • 100
  • 1
  • 2
  • …
  • 101

Zobrazit dalších 10
