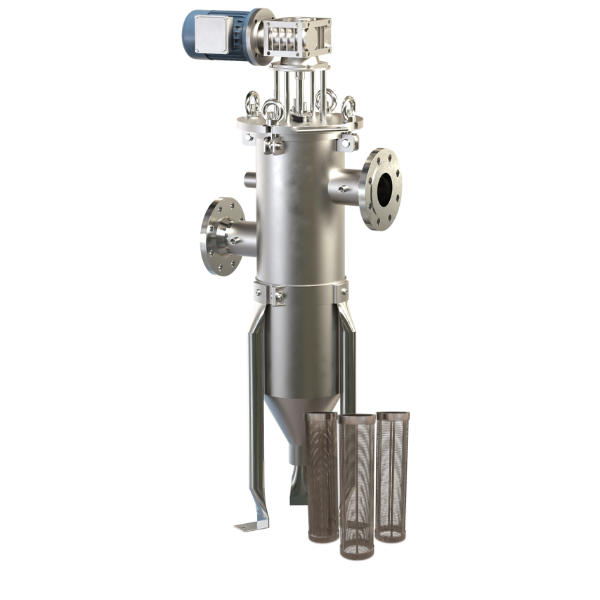

Automatický samočisticí filtr AS110-FD / AS175-FD

Automatický samočisticí filtr pro viskózní média a pro velmi náročné aplikace

Automatický filtr AS 110-FD / AS 175-FD se skládá znásledujících částí

  • filtrační těleso a filtrační hlava
  • síto (wedge wire element)
  • stírací břit
  • motoru s čelní převodovkou

Filtrované médium přichází spodní vstupní přírubou k vnější straně filtračního síta. Následně je protlačováno skrz síto směrem do jeho vnitřní části, čímž dochází k oddělení nečistot. Vyčištěné médium pak proudí do horní části filtru a dále odchází horní výstupní přírubou. Nečistoty se zachytávají na vnější ploše síta, odkud jsou průběžně odstraňovány pomocí rotujícího stíracího břitu. Zachycený kal padá do spodní části těla filtru, odkud je v pravidelných intervalech odváděn prostřednictvím odpadního ventilu.

Vypouštění kalu lze dosáhnout třemi různými způsoby

  • manuálně, otevřením a zavřením kulového ventilu
  • automaticky - jen časově řízeným ventilem, bez ovládací jednotky
  • nebo automaticky na základě DP v závislosti na rozdílu tlaků, tedy včetně ovládací jednotky

Hlavní funkce

  • šetrný k životnímu prostředí, bez likvidace filtračních elementů
  • minimalizace odpadního množství
  • jednoduchá demontáž
  • filtrace i během pracího cyklu
  • použitelný pro téměř všechny kapaliny
  • robustní konstrukce, odolný proti vysokému DP

Aplikace

  • čokoládová směs
  • kakaová hmota
  • marcipán
  • kávová esence
  • droždí
  • barvy, emulzní barvy
  • inkousty
  • lepidla
  • převodový olej, řepkový olej, aj.
  • elektroforézní nátěry
  • emulze
  • elektroforézní povlak
  • polyuretan
  • změkčovadla
  • rozpouštědla
  • dehet
  • polyuretanová chladicí média

Technické parametry filtru AS110-FD / AS175-FD

Hlava filtru  nerezová ocel 1.4301
Vnitřní části filtru  nerezová ocel 1.4571
Filtrační koš  nerezová ocel 1.4404
Filtrační stírací břit  nerezová ocel 1.4310
Těsnění  o-kroužek Viton/PTFE
Filtrační jemnost  25 – 2 000 μm
Provozní tlak teplota  10 bar
Max. provozní  100 °С (s úpravou i 200 °С )
Pohon  motor s čelní převodovkou
Požadavky na el. připojení  400 V, 50 Hz
Ochranný kryt  IP54, případně ATEX
Parametr AS 110 – FD AS 175 – FD
Průtok 25 m³/h * 35 m³/h *
Vstupní DN DN65 DN80
Výstupní DN DN65 DN80
Odpad DN R2"
Ventil R 1/8" (R 1")
Filtr – uzávěr kloubový šroub kloubový šroub
Celková délka A 1145 1200
Montážní odstup B 365 465
Průměr filtru C 550 560
Vstup D 680 710
Výstup E 580 700
Vypouštěcí ventil F 0–250 0–220
Objem (l) 15 26,5
Motor 400V, 50Hz, spotřeba (W) 95 95
Hmotnost (kg) 47 81



* Platí pro médium voda, síto 100 μm
Splňuje normu 2014/68/EU Artikel 4, Paragraph 3
