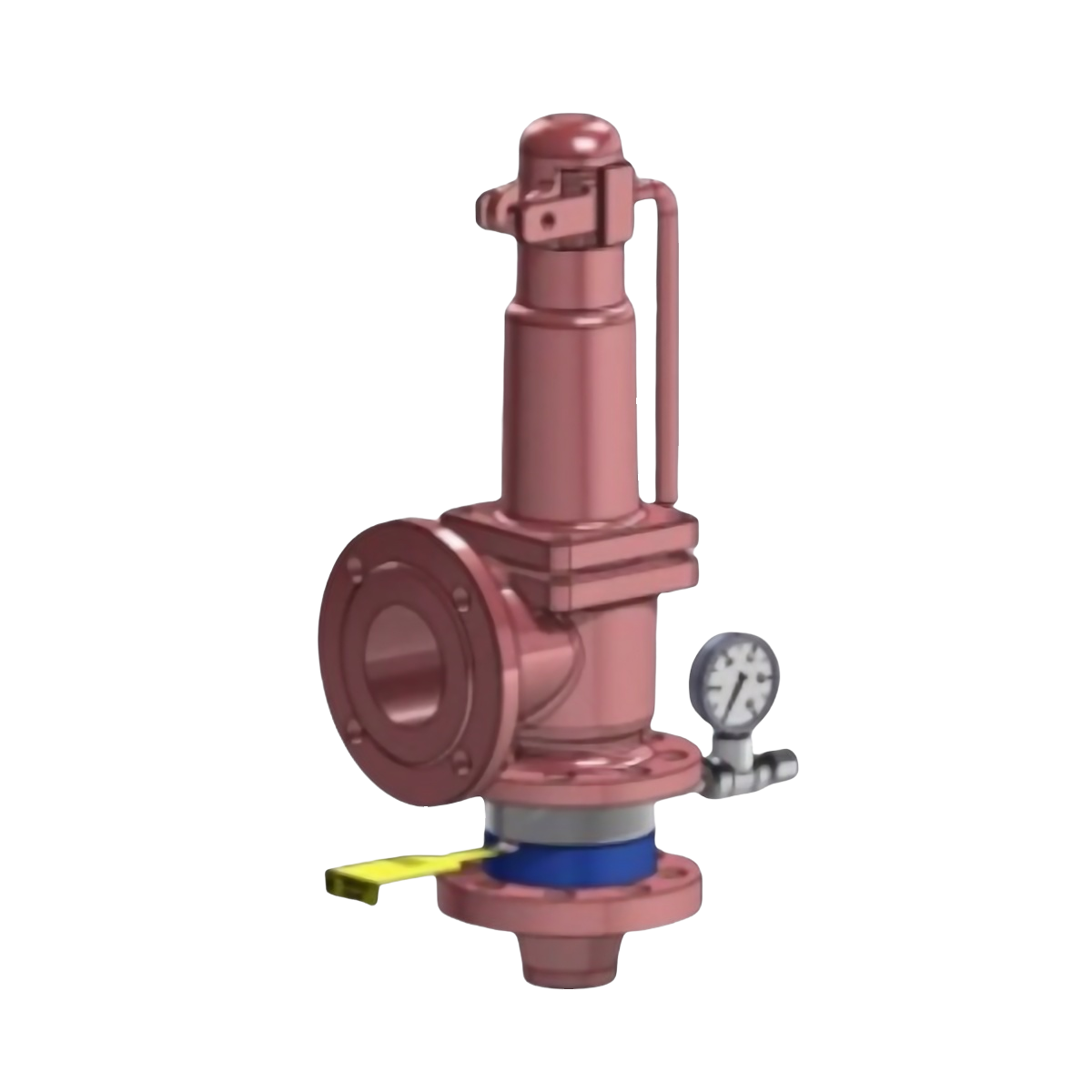

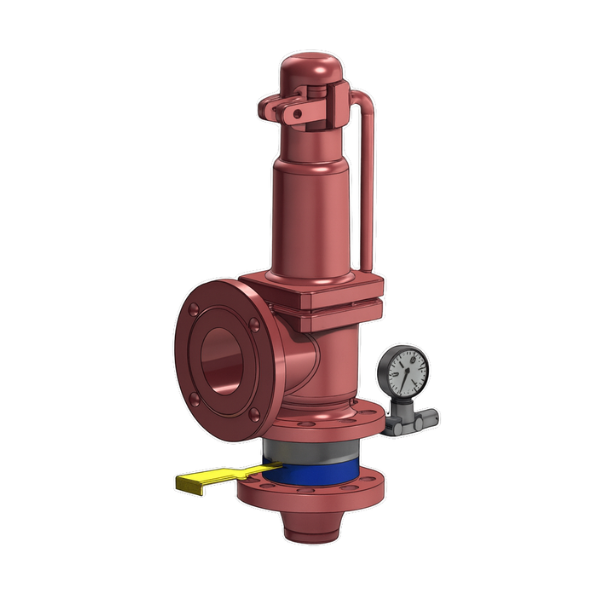

Kombinované použití průtržných membrán a pojistných ventilů

Pojistné ventily a průtržné membrány mohou být použity samostatně jako primární bezpečnostní prvky nebo mohou být použity současně.

Průtržné membrány se obecně považují za alternativu k pojistným ventilům. Obě zařízení jsou konstruovány k odpuštění přetlaku ovšem jejich charakteristiky jsou velmi odlišné, viz níže: Při porovnání vlastností obou zařízení jsou hlavní rozdíly následující:

PRVEK	PRŮTRŽNÁ MEMBRÁNA	POJISTNÝ VENTIL
Charakter prvku	Jednoduchý	Mechanický
Pozice pro instalaci	Jakákoliv	Pouze vertikálně
Chování při poklesu přetlaku	Nelze uzavřít: musí být vyměněna	Lze znovu uzavřít
Ochrana proti přetlaku	Ano	Ano
Ochrana proti podtlaku	Ano	Ne
Pravidelná kalibrační kontrola	Není požadováno	Požadováno
Možnost změny kalibrace	Ne	Ano
Kalibrace na < 0,1 bar	Ano	Ne
Kalibrace na > 500 bar	Ano	Ne
Dostupnost různých průměrů	Vysoká	Limitovaná
Dostupnost různých materiálů	Vysoká	Limitovaná (vysoká cena)
Provozní ztráty	Ne	Mohou nastat
Údržba	Minimální	Vysoká
Náklady	Nízké	Vysoké

Při porovnání výhod a nevýhod obou zařízení je zjevné, že se ve skutečnosti navzájem doplňují.

PRŮTRŽNÁ MEMBRÁNA

POJISTNÝ VENTIL

Nelze opět uzavřít

Jsou navrženy tak, aby otevřely a tím uvolnily uzavřený tlakový systém při překročení předem dané hodnoty tlaku.

Lze opět uzavřít

Jsou navrženy tak, aby otevřely a tím uvolnily uzavřený tlakový systém při překročení předem dané hodnoty tlaku, a následně systém opět uzavřely jakmile tlak klesne na povolené hodnoty.

Výhody

Jednoduchá konstrukce, nízká cena, žádné pohyblivé součásti, vzduchotěsnost, garantuje průtok bez překážek nebo kontaktu s hrubými povrchy.

Výhody

Nedojde k permanentnímu otevření a lze tudíž dále pokračovat v provozu po intervenci do systému.

Nevýhody

V případě otevření ji není možné znovu použít a je nutné ji vyměnit.

Nevýhody

Relativně složitá konstrukce s otvory a klapkami, které snižují uvolnění tlaku a mohou být zdroji úniku média.
