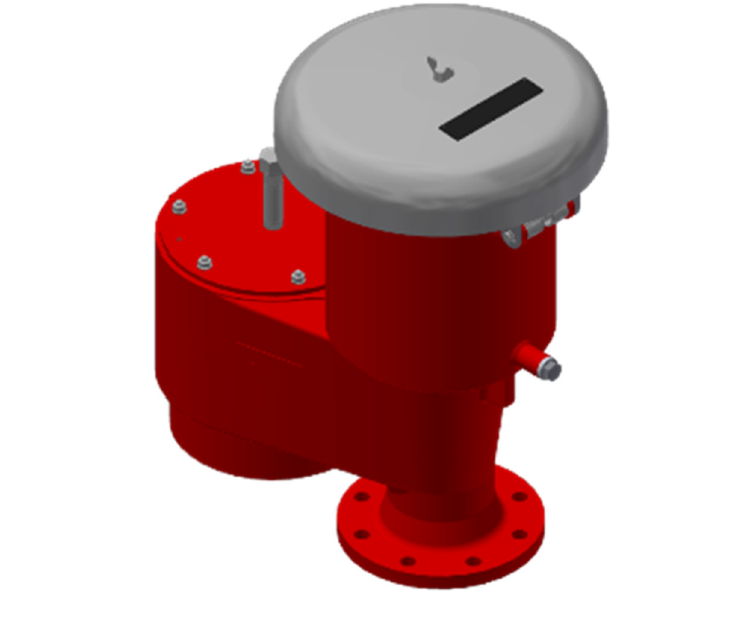

Přetlakovo/podtlakový ventil VD/KG-BEH-6-IIB3
Jako koncová armatura pro odvětrávací otvory na nádržích, odolnost proti deflagraci a dlouhodobému hoření. Testováno a schváleno proti atmosférickým deflagracím pro všechny materiály skupiny výbušnosti IIB3 s maximální experimentální bezpečnou mezerou (MESG) ≥ 0,65 mm.
Používá se především jako odvzdušňovací a zavzdušňovací zařízení pro nádrže s pevnou střechou. Používá se k ochraně proti nepřípustnému tlak a vakuu či minimalizovat nežádoucí ztráty plynu nebo nepřípustné emise. Ventil je namontovaný kolmo na střechu nádrže. K dispozici se zařízením pro odvod kondenzátu odolným proti výbuchu a hoření.
- Maximální provozní teplota 60 °C
Provedení ventilu
Technické údaje
| DN |
D | D1 | H | H1 | L | nastavení |
||
| DIN | ASME | vakuum | tlak | |||||
| 50 PN 16 | 2" | 353 |
165 | 468 | 3 |
431 | 2 - 60 |
2 - 60 |
| 80 PN 16 | 3" | 200 | 549 | 477 | ||||
| 100 PN 16 | 4" | 250 | 620 | 577 | ||||
