VD/oG-PA-XX

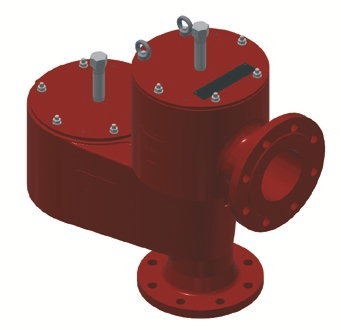

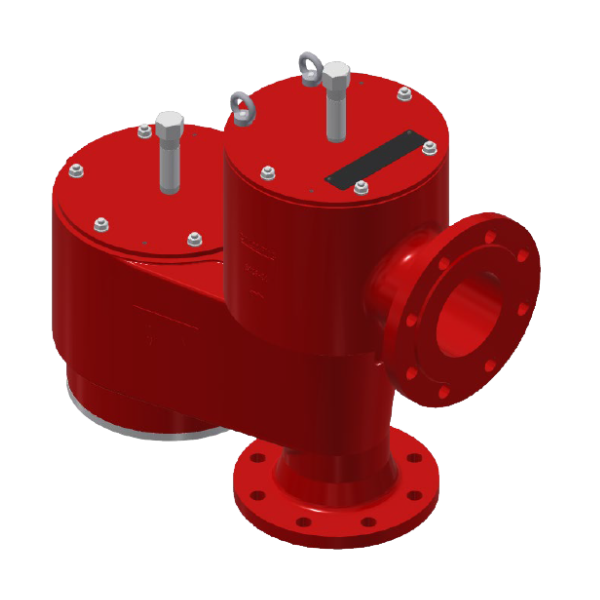

Ventil s bočním výstupem VD/oG-PA-XX

Jako koncová armatura pro odvzdušňovací otvory v nádržích. Používá se především jako odvětrávací a zavdušňovací zařízení pro nádrže s pevnou střechou. Používá se k zamezení nepřípustného tlaku a vakua a k minimalizaci nežádoucích ztrát plynu nebo nepřípustných emisí. Ventil je namontován kolmo na střechu nádrže. Páry produktu mohou být vypouštěny sběrným potrubím do atmosféry.

Provedení ventilu

  • Pouzdro: ocelolitina 1.0619, nerezová ocel 1.4408
  • Horní část pouzdra (PN1): ocelolitina 1.0619, nerezová ocel 1.4408
  • Víko: ocel, nerez 1.4301
  • Těsnění pouzdra: PTFE
  • Sedla ventilů nerez 1.4571
  • Přírubové připojení:
  • EN 1092-1 Formulář B1
  • ASME B16.5 Třída 150 RF

✅ Typické oblasti použití: chemický průmysl, petrochemický průmysl, farmaceutický průmysl, energetika


Technické údaje

ventil VD_oG-PA-XX

DN
C D D1 H H1 L kg nastavení
DIN ASME






vakuum tlak
50 PN 16 2" 150 165 165 389 240 405 23 2-60
2-60
80 PN 16 3" 180 200 192 487 300 480 33
100 PN 16 4" 200 250 240 547 330 600 48
150 PN 16 6" 250 350 350 655 390 805 101
200 PN 10 8" 300 400 390 775 480 925 140
250 PN 10 10" 305 460 460 875 555 1010 193
300 PN 10 12" 305 460 460 875 582 1010 201
