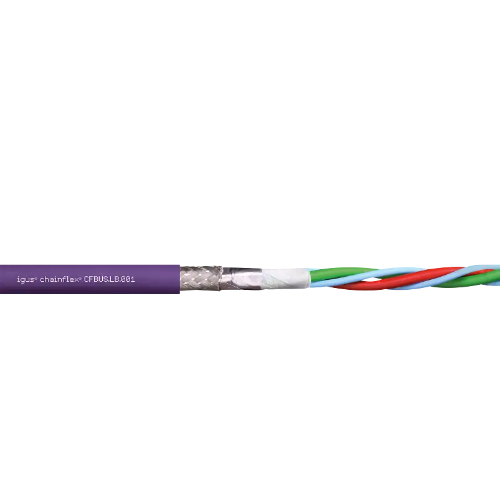

Sběrnicový kabel CFBUS.LB
Sběrnicový kabel chainflex® CFBUS.LB
|
|
Typické oblasti použití CFBUS.LB:
- Pro nejnáročnější aplikace
- Téměř neomezená odolnost vůči olejům, včetně bioolejů,
- Vnitřní a venkovní aplikace bez přímého slunečního světla
- Samonosné pojezdy a kluzné aplikace 400 m a více
- Sběrnicový připojovací kabel pro skladovací a vyjímací jednotky, obráběcí stroje, rychlou manipulaci, čisté prostory, montáž polovodičů, vnitřní jeřáby, nízkoteplotní aplikace
Životnost kabelu CFBUS.LB:
| Garantovaná životnost (počet dvojzdvihů) |
5 milionů | 7,5 milionu | 12,5 milionu | |||
|---|---|---|---|---|---|---|
| Teplota od/do [°C] |
R min. [Součinitel xd] |
R min. [Součinitel xd] |
R min. [Součinitel xd] |
R min. [Součinitel xd] |
R min. [Součinitel xd] |
R min. [Součinitel xd] |
| -35 / -25 | 12.5 | 10 | 13.5 | 11 | 14.5 | 12 |
| -25 / +60 | 10 | 7.5 | 11 | 8.5 | 12 | 9.5 |
| +60 / +70 | 12.5 | 10 | 13.5 | 11 | 14.5 | 12 |
Technické údaje kabelu CFBUS.LB
| Dynamické informace | |
 | Min. poloměr ohybu, řetěz e-chain (součinitel) |
7,5 x h |
| | Min. poloměr ohybu, řetěz e-chain |
52,5 mm |
| | Min. poloměr ohybu, ohebný (faktor) |
6 x d |
| | Min. poloměr ohybu, ohebný |
42 mm |
| | Min. poloměr ohybu pevný (součinitel) |
4 x d |
| | Min. poloměr ohybu, pevný |
28 mm |
 | Teplotní řetěz e-chain® |
-35°C až +70°C |
| | Teplota, flexibilní |
-50°C až +70°C (podle DIN EN 60811-504) |
| | Teplota, pevná |
-55°C až +70°C |
 | v max. bez podpory (rychlost) |
10 m/s |
| | v max. klouzavost (rychlost) |
6 m/s |
 | a max. (zrychlení) |
100 m/s² |
 | Délka pojezdu třídy |
Pojezdy až 400 m a více |
 | Třídní torze |
Žádné zkroucení |

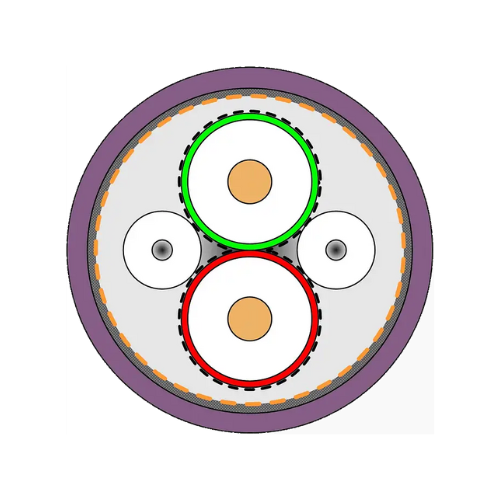

| Konstrukce kabelů | |
 | Průvodčí |
Splétaný vodič ve zvláště odolné verzi proti ohybu sestávající z holých měděných drátů (podle DIN EN 60228) |
 | Izolace jádra |
Podle specifikace autobusu |
 | Vnitřní buňka |
Směs TPE přizpůsobená požadavkům energetických řetězů e-chain® |
 | Celkový štít |
Extrémně pružné opletení z pocínovaných měděných drátů. Pokrytí lineární cca. 70%, optické cca. 90% |
 | Vnější plášť |
Vysoce flexibilní směs TPE s nízkou adhezí a extrémně odolná proti oděru, přizpůsobená požadavkům energetických řetězů e-chain® |
| | Barva vnějšího pláště |
Červený šeřík (srovnatelný s RAL 4001) |
| Elektrické informace | |
 | Jmenovité napětí |
50V |
 | Zkušební napětí |
500V (podle DIN EN 50289-1-3) |
| Vlastnosti a schválení | |
 | Odolnost vůči UV záření |
Středně |
 | Odolnost proti olejům |
Odolné proti olejům (podle DIN EN 60811-404), odolné vůči bioolejům (podle VDMA 24568 s Plantocut 8 S-MB testovaným DEA), třída 4 |
 | Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992) |
 | Bez halogenů |
Podle DIN EN 60754 |
 | DOSÁHNOUT |
V souladu s nařízením (ES) č. 1907/2006 (REACH) |
 | Bez olova |
Podle směrnice 2011/65/EU (RoHS-II) |
 | Čisté prostory |
Podle ISO třídy 1. Materiál vnějšího pláště této řady vyhovuje CF9. UL.15.07.D - testováno IPA podle normy DIN EN ISO 14644-1 |
 | CE |
Podle směrnice 2014/35/EU |
 | UL AWM |
Styl 11807 a 22354, 600 V, 80°C |
 | UL ověřeno |
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně" |
 | DESINA |
Podle VDW, standardizace DESINA |
 | UKCA |
V souladu s platnými předpisy Spojeného království (stav k 08/2021) |
