Sběrnicový kabel CFBUS

Sběrnicový kabel chainflex® CFBUS

  • Vnější plášť TPE
  • Stíněný
  • Odolný proti olejům
  • Odolný proti bio olejům
  • Oheň retardující
  • Odolný proti hydrolýze a mikroorganismům

Typické oblasti použití CFBUS:

  • Pro aplikace s extrémně vysokým zatížením
  • Téměř neomezená odolnost proti olejům, včetně bio olejů
  • Vnitřní a vnější použití bez přímého slunečního záření
  • Samonosné pojezdy a kluzné aplikace do délky pojezdu až 400 m a více
  • Regálové zakládací a vyjímací jednotky pro high-bay sklady, obráběcí stroje/obráběcí jednotky, pro rychlou manipulaci, čisté prostory (Clean room), vkládání polovodičů, halové jeřáby, aplikace při nízkých teplotách

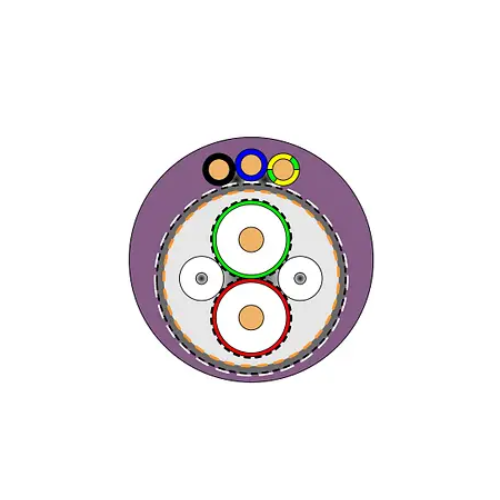

Sběrnicový kabel CFBUS
  1. Spletený vodič s jemnými drátky, obzvláště odolný proti ohybu
  2. Jádra navinutá v extrémně krátkých intervalech
  3. Zesílená, vytlačující směs
  4. Opletené měděné stínění vysoce odolné proti ohybu
  5. Extruzní směs TPE

Životnost kabelu CFBUS:

Garantovaná životnost
[počet dvojzdvihů]

5 milionů 7,5 milionu 10 milionů
Teplota od/do [°C]
R min.
[Součinitel xd]
R min.
[Součinitel xd]
R min.
[Součinitel xd]
R min.
[Součinitel xd]
R min.
[Součinitel xd]
R min.
[Součinitel xd]
-35 / -25 12.5 15 13.5 16 14.5 17
-25 / +60 10 12.5 11 13.5 12 14.5
+60 / +70 12.5 15 13.5 16 14.5 17

Technické údaje kabelu CFBUS

Dynamické informace
Min. | Min. poloměr ohybu, řetěz e-chain (součinitel) 10 x d
Min. | Min. poloměr ohybu, řetěz e-chain
115 mm
Min. | Min. poloměr ohybu, ohebný (faktor) 8 x d
Min. | Min. poloměr ohybu, ohebný
92 mm
Min. | Min. poloměr ohybu pevný (součinitel)
5 x d
Min. | Min. poloměr ohybu, pevný
57,5 mm
ICON_Temperatur | Teplotní řetěz e-chain®
-35°C až +70°C
ICON_Temperatur | Teplota, flexibilní
-45°C až +70°C (podle DIN EN 60811-504)
ICON_Temperatur | Teplota, pevná
-50°C až +70°C (podle DIN EN 50305)
ICON_v-max | v max. bez podpory (rychlost)
10 m/s
v-max. | v max. klouzavost (rychlost)
6 m/s
a-max | a max. (zrychlení)
100 m/s²
délka | Délka pojezdu třídy
Pojezdy až 400 m a více
Torze | Třídní torze
Žádné zkroucení
Konstrukce kabelů
Průvodčí | Průvodčí
Splétaný vodič ve zvláště odolné verzi proti ohybu sestávající z holých měděných drátů (podle DIN EN 60228)
izolace jádra | Izolace jádra
Podle specifikace autobusu
Vnitřní buňka | Vnitřní buňka
Směs TPE přizpůsobená požadavkům energetických řetězů e-chain®
Celkový štít | Celkový štít
Extrémně pružné opletení z pocínovaných měděných drátů. Pokrytí lineární cca. 70%, optické cca. 90%
vnější plášt | Vnější plášť
Vysoce flexibilní směs TPE s nízkou adhezí a extrémně odolná proti oděru, přizpůsobená požadavkům energetických řetězů e-chain®
vnější plášt | Barva vnějšího pláště
Červený šeřík (srovnatelný s RAL 4001)
Elektrické informace
jmenovité napětí | Jmenovité napětí
50V
zkušební napětí | Zkušební napětí
500V (podle DIN EN 50289-1-3)
Vlastnosti a schválení
UV | Odolnost vůči UV záření
Středně
Icon_oil | Odolnost proti olejům
Odolné proti olejům (podle DIN EN 60811-404), odolné vůči bioolejům (podle VDMA 24568 s Plantocut 8 S-MB testovaným DEA), třída 4
Bez silikonu | Bez silikonu
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
EAC | EAC
Číslo certifikátu RU C-DE. ME77. B.00295/19
REACH | DOSÁHNOUT
V souladu s nařízením (ES) č. 1907/2006 (REACH)
RoHS | Bez olova
Podle směrnice 2011/65/EU (RoHS-II)
cleanroom | Čisté prostory
Podle ISO třídy 1. Materiál vnějšího pláště této řady vyhovuje CF34. UL.25.04.D - testováno IPA podle normy DIN EN ISO 14644-1
CE | CE Podle směrnice 2014/35/EU
UL,CSA | UL/CSA
Styl 1589 a 21371, 30 V, 80°C
UL ověřeno | UL ověřeno
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
DESINA | DESINA
Podle VDW, standardizace DESINA
Zpomalovač hoření | Zpomalovač hoření
Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen
DNV | DNV
Certifikát schválení typu TAE00003X5
NFPA | NFPA Podle kapitoly 79.2018 NFPA 12-9
UKCA | UKCA
V souladu s platnými předpisy Spojeného království (stav k 08/2021)

Filtrování produktů

Skupina
Typ
Struktura kabelu
Materiál

Počet nalezených produktů: 19

Číslo zboží
Skladem
Množství
MJ
Shop
Jednotková
cena od
Typ Skupina Materiál Vnější Ø [kg/km] Měď [kg/km] Struktura
kabelu

CFBUS.001 Kabel Chainflex CFBUS.001, Profibus

15
m
220,44
CFBUS
Sběrnicové kabely
TPE
9
92
33
(2x0,25)C
  • >= 1 220,44

CFBUS.002 Kabel Chainflex CFBUS.002, Profibus

0
m
416,79
CFBUS
Sběrnicové kabely
TPE
12,50
191
94
(2x0,25)C+4x1,5
  • >= 1 416,79

CFBUS.003 Kabel Chainflex CFBUS.003, Profibus

0
m
353,10
CFBUS
Sběrnicové kabely
TPE
11,50
145
55
(2x0,25)C+3G0,75
  • >= 1 353,10

CFBUS.010 Kabel Chainflex CFBUS.010, Interbus

0
m
298,65
CFBUS
Sběrnicové kabely
TPE
9
91
47
(3x(2x0,25))C
  • >= 1 298,65

CFBUS.020 Kabel Chainflex CFBUS.020, CAN-BUS

8
m
171,93
CFBUS
Sběrnicové kabely
TPE
6,50
58
28
(4x0,25)C
  • >= 1 171,93

CFBUS.021 Kabel Chainflex CFBUS.021, CAN-BUS

0
m
213,18
CFBUS
Sběrnicové kabely
TPE
8
81
39
(2x0,5)C
  • >= 1 213,18

CFBUS.022 Kabel Chainflex CFBUS.022, CAN-BUS

0
m
234,30
CFBUS
Sběrnicové kabely
TPE
8
87
43
(4x0,5)C
  • >= 1 234,30

CFBUS.030 Kabel Chainflex CFBUS.030, DeviceNet

0
m
345,51
CFBUS
Sběrnicové kabely
TPE
7
57
36
((2xAWG24)C+2xAWG22)C
  • >= 1 345,51

CFBUS.031 Kabel Chainflex CFBUS.031, DeviceNet

0
m
566,28
CFBUS
Sběrnicové kabely
TPE
11,50
174
103
((2xAWG18)C+2xAWG15)C
  • >= 1 566,28

CFBUS.035 Kabel Chainflex CFBUS.035, CC-Link

0
m
282,81
CFBUS
Sběrnicové kabely
TPE
8,50
96
43
(3xAWG20)C
  • >= 1 282,81

Uvedené ceny jsou bez DPH a platí pro množství, které je aktuálně skladem
