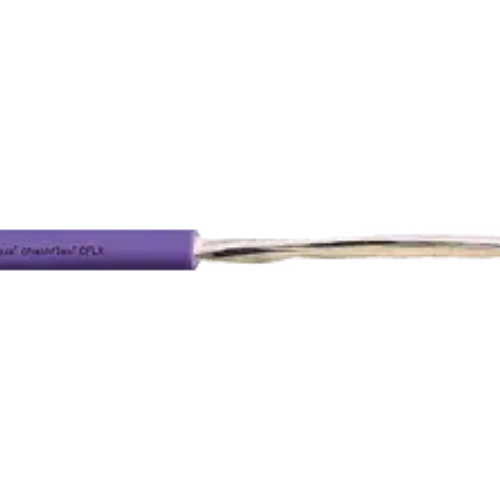

Optický kabel chainflex^® CFLK

Optická vlákna pro velké zatížení
Vnější plášť PUR

Odolný proti olejům
Odolný proti chladícím kapalinám

Typické oblasti použití CFLK:

Pro aplikace s vysokým zatížením
Maximální elektromagnetická kompatibilita
Téměř neomezená odolnost proti olejům
Preferované vnitřní aplikace
Samonosné délky pojezdu a až 20 m pro kluzné aplikace
Zpracování dřeva/kamene, balicí průmysl, zásobovací systémy, manipulace, regulační zařízení

Polymerová vlákna
Výztužná výplň, extrudovaný vnitřní plášť
Obal ze skleněné tkaniny
Plášťová PUR-směs, vysoce odolná oděru

Životnost kabelu CFLK:

Garantovaná životnost (počet dvojzdvihů)	5 milionů	7,5 milionu	10 milionů
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
-20 / -10	15	16	17
-10 / +50	12.5	13.5	14.5
+50 / +60	15	16	17

Technické údaje kabelu CFLK

Dynamické informace
\| Min. poloměr ohybu, e-chain (faktor)	12,5 x d
\| Min. poloměr ohybu, e-chain	Průměr 75 mm
\| Min. poloměr ohybu, pružný (součinitel)	10 x d
\| Min. poloměr ohybu, pevný (faktor)	7 x d
\| Min. poloměr ohybu, pevný	Průměr 42 mm
\| Min. poloměr ohybu, pružný	Průměr 60 mm
\| Teplotní řetěz e-chain®	-20°C až +60°C
\| Teplota, flexibilní	-40°C až +60°C (podle DIN EN 60811-504)
\| Teplota, pevná	-50°C až +60°C (podle DIN EN 50305)
\| v max. bez podpory (rychlost)	10 m/s
\| a max. (zrychlení)	5 m/s
\| Délka pojezdu třídy	Pojezdy až 20 m
\| Třídní torze	Žádné zkroucení
Konstrukce kabelů
\| Vodič	Vlákno 980/1000 s PE izolací
\| Splétání žil	Optická vlákna ovinutá skelnou příží, zpevněná plastovým armováním
\| Značení žil	Černá žíla
\| Vnější plášť	Směs s nízkou přilnavostí na bázi PUR, přizpůsobená požadavkům na použití v energetických řetězech (podle DIN VDE 0282, část 10)
\| Barva vnějšího pláště	Šeříkově červená (srovnatelná s RAL 4001)
Vlastnosti a schválení
\| Odolnost vůči UV záření	Středně
\| Odolnost vůči olejům	Odolnost proti olejům (podle DIN EN 50363-10-2), třída 3
\| Bez silikonu	Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
\| Bez halogenů	Podle DIN EN 60754
\| DOSÁHNOUT	V souladu s nařízením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podle směrnice 2011/65/EU (RoHS-II)
\| CE	Podle směrnice 2014/35/EU
\| UL ověřeno	Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
\| UKCA	V souladu s platnými předpisy Spojeného království (stav k 08/2021)
