Sběrnicový kabel chainflex® CFROBOT8.PLUS

Vnější plášť PUR
Stíněný
Nehořlavý
Bez PVC a halogenů

Odolný proti vrubům
Odolný proti hydrolýze a mikrobům
Odolný vůči olejům a chladicím kapalinám

Typické oblasti použití CFROBOT8.PLUS:

Pro nejtěžší provozní aplikace s torzními pohyby
Speciálně pro roboty a 3D pohyby
Téměř neomezená odolnost vůči olejům
Torzní pohyb ±360°, s délkou kabelu 1 m
Vnitřní a venkovní aplikace, odolné proti UV záření
Roboti, manipulace, pohony vřeten

Životnost kabelu CFROBOT8.PLUS:

Garantovaná životnost (počet dvojzdvihů)	5 milionů	7,5 milionu	10 milionů
Teplota od/do [°C]	Torze max.	R min. [Součinitel x d]	R min. [Součinitel x d]
Teplota od/do [°C]	[°/m]	[°/m]	[°/m]
-25 / -15	±330	±240	±150
-15 / +60	±360	±270	±180
+60 / +70	±330	±240	±150

Technické údaje kabelu CFROBOT8.PLUS

Dynamické informace
\| Min. poloměr ohybu, řetěz e-chain (součinitel)	10 x d
\| Min. poloměr ohybu, řetěz e-chain	75 mm
\| Min. poloměr ohybu, ohebný (faktor)	10 x d
\| Min. poloměr ohybu, ohebný	75 mm
\| Min. poloměr ohybu pevný (součinitel)	5 x d
\| Min. poloměr ohybu, pevný	37,5 mm
\| Teplotní řetěz e-chain®	-25°C až +70°C
\| Teplota, flexibilní	-40°C až +70°C (podle DIN EN 60811-504)
\| Teplota, pevná	-50°C až +70°C (podle DIN EN 50305)
\| Délka pojezdu třídy	Samonosné až 10 m
\| v max., kroucený (rychlost)	360°/m
\| Třídní torze	Torze ±360°, délka kabelu 1m, třída 4

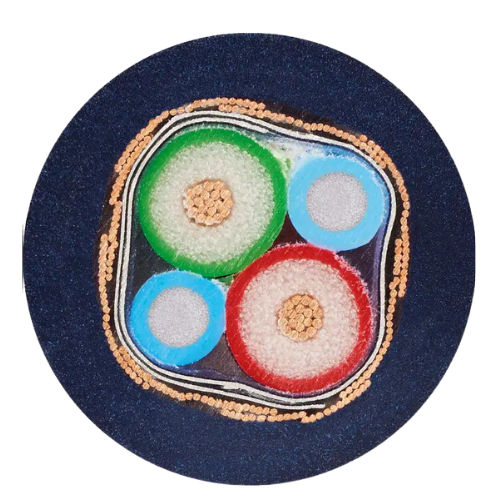

Konstrukce kabelů
\| Průvodčí	Splétaný vodič ve zvláště odolné verzi proti ohybu sestávající z holých měděných drátů (podle DIN EN 60228)
\| Celkový štít	Torzní odolný, pocínovaný pletený měděný štít. Pokrytí cca 80% optické
\| Vnější plášť	Nízkoadhezní, bezhalogenová a vysoce otěruvzdorná PUR směs, přizpůsobená požadavkům energetických řetězů® e-chain (podle DIN EN 50363-10-2)
\| Barva vnějšího pláště	Ocelově modrá (srovnatelná s RAL 5011)
Elektrické informace
\| Jmenovité napětí	50V
\| Zkušební napětí	500V
Vlastnosti a schválení
\| Odolnost vůči UV záření	Vysoko
\| Odolnost proti olejům	Odolnost proti olejům (podle DIN EN 50363-10-2), třída 3
\| Bez silikonu	Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00295/19
\| DOSÁHNOUT	V souladu s nařízením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podle směrnice 2011/65/EU (RoHS-II)
\| Čisté prostory	Podle ISO třídy 1. Materiál vnějšího pláště této řady vyhovuje CF77. UL.05.12.D - testováno IPA podle normy DIN EN ISO 14644-1
\| CE	Podle směrnice 2014/35/EU
\| UL/CSA	Styl 1589 a 20236, 30 V, 80°C
\| UL ověřeno	Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
\| UKCA	V souladu s platnými předpisy Spojeného království (stav k 08/2021)
