Energetické řetězy easy chains®

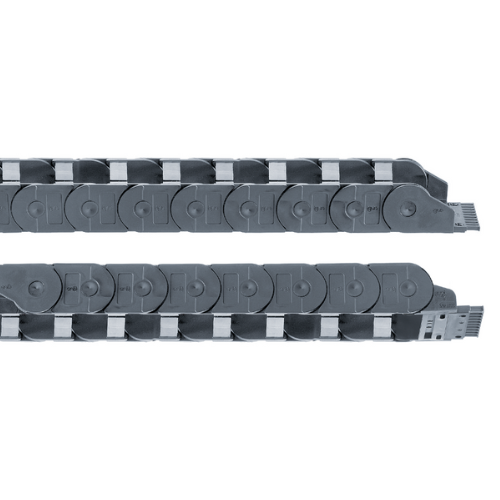

Řetězy easy chains® jsou dostupné ve dvou verzích. V případě verze "E" je kabel jednoduše vložen z vnějšího poloměru, zatímco ve verzi "Z" z vnitřního poloměru. Hlavním důvodem pro výběr energetických řetězů easy chain® je úspora času při montáži kabelů. Materiál igumid NB nabízí více možností použití díky své flexibilitě, klasifikaci UL94-V2 a vynikajícím vlastnostem pro čisté prostory.

Easy chain® dostupné ve dvou verzích:

Možnost plnění podél vnějšího poloměru
Možnost plnění podél vnitřního poloměru

Specifikace:

Vnitřní výška: 5 až 48.5 mm
Jednoduše zatlačte kabely dovnitř nebo je vytáhněte
Dostupné s vícekomorovou konstrukcí
Cenově výhodný
Klasifikace UL94-V2

✅ Typická průmyslová odvětví a aplikace: všeobecné strojní zařízení, v čistých provozech, elektronická zařízení, kancelářský nábytek, prodejní automaty, balicí stroje.

Více o Easy Chain®


Certifikát IPA: standardní materiál ISO třída 2 v souladu s normou ISO 14644-1, v = 1 m/s	Klasifikace UL94-V2	Řetěz easy chain se speciálním materiálem igumid ESD v elektricky vodivé verzi je k dispozici na vyžádání

Flexibilní materiál	Injekčně vstřikované vnitřní dělení	Dělené otevírací příčníky

Umožňuje ten pravý kroutivý pohyb Flexibilní materiál této řady igus® a spolehlivé spojení čepu a otvoru tlačítkovým mechanismem usnadňuje torzní a rotační pohyby.	Částečně injekčně vstřikované vnitřní dělení a vícekomorový princip eliminuje potřebu následné montáže vnitřních dělení. Ušetříte čas za montáž a vaše kabely jsou již optimálně rozděleny v řetězu e-chain®.	„Snadný“ mechanismus otevírání Kabely a hadice můžete do řetězu jednoduše zatlačit palcem. Tím snížíte dobu montáže až o 80 %.

Plnení podél vnitřního a vnějšího poloměru	Tlačítko na čepu	… malá rozteč, hladký chod

Vhodné pro vaše aplikace Řetěz easy chain® je vždy k dispozici ve dvou verzích a může být plněn kabely a hadicemi, buď z vnější, nebo vnitřní strany.	Patentované tlačítko na mechanismu čepu Články řetězu drží spolehlivě dohromady i při vysokých zatíženích a středním krutu.	Malá rozteč Řetězy igus® easy chain vydávají menší valivý hluk v důsledku minimalizovaného polygonového efektu.

Univerzální spojení	Standard materiálu igumid NB	Robustní, čtvercový montážní systém

Odlehčení tahu Jelikož je odlehčení tahu zabudováno do koncovky, můžete snadno a rychle vytvořit profesionální spoj pomocí vázací desky kabelů.	UL94 V2 klasifikace Řetězy igus® easy chain® jsou vždy klasifikovány v souladu s UL94 V2.	Obdélníkový koncový doraz V důsledku obdélníkového tvaru je distribuce sil mnohem lepší než u zaoblených dorazů (vzorec pro povrchový tlak, p = F/A).

1 244 kabelů chainflex®	Použitelné v čistém prostoru	Jednokusový prvek

Různorodost kabelů Elektromagnetická bezpečnost a shoda s normami a směrnicemi, jako jsou NFPA 79, UL, CSA, VDE, Interbus a Profibus jsou dnes nezbytným požadavkem.	Testy podle Fraunhoferova institutu IPA Standardní materiál – ISO třída 2 ... podle normy ISO 14644-1	Nízká cena
