Energetický řetěz e-chain® série 074

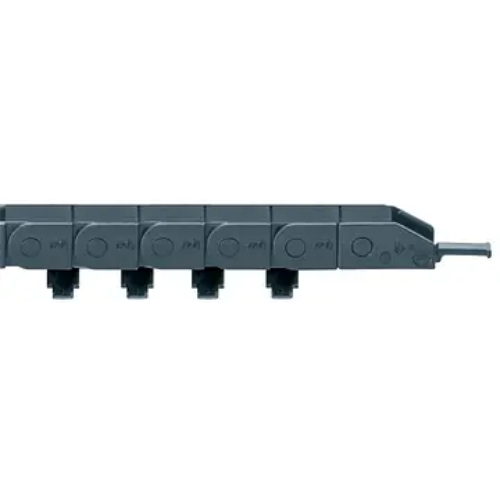

Energetický řetěz série 074 micro e-chain® je velmi malý, jednodílný řetěz e-chain s nízkou hmotností, díky čemuž je ideální pro vysoce dynamické aplikace. Řetězy E2 micro e-chain jsou optimalizovány pro nejmenší instalační prostory.

  • Pro nejmenší aplikace
  • Nízká hmotnost a hospodárnost
  • Tichý provoz díky malé rozteči
  • Ideální pro aplikace s nízkou setrvačností

Certifikáty a normy: RoHS 2 2011_65_EU REACH

série 074 Diagramm

Nepodepřená délka
Samonosná délka závisí na hmotnosti
Osa X: samonosná délka v m Osa FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = bez podepření s přípustným průvěsem
FLG= bez podepření s přímou horní větví
Serie_074

A = Pohyblivý konec, B = Pevný konec
Rozteč: 20 mm
Počet článků na m: 50
Pojezd: S
Délka řetězu = S/2 +K
K = Příplatek za poloměr ohybu pro výpočet délky řetězu e-chain v mm

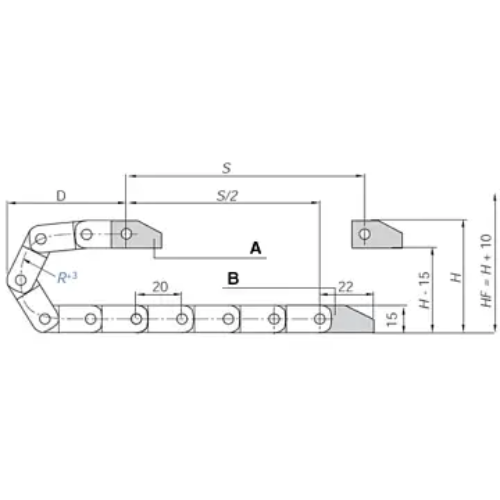

Rozměrová řada řetězu série 074
Obj. číslo  Bi [mm] Ba [mm] R [mm] poloměr ohybu
074.06.R.0 06 12,3 018 028 038
074.10.R.0 10 16,3 018
 028
 038
074.16.R.0 16 22,3 018
 028 038
074.20.R.0 20 26,3 018
 028
 038
R 018
 028
 038
H 51 71 91
D 56 66 76
K 100 130 160
Kdy použít: Kdy zvolit jiný:
  • Je vyžadován malý energetický řetěz s vnitřní výškou 11,5 mm a nejmenšími poloměry ohybu
  • Vnitřní šířka 10 mm
  • Pro samonosné délky až do 0,55 m a plnicí hmotnosti do 0,4 kg/m
  • Tichý provoz díky malé rozteči
  • Pokud je vyžadován energetický řetěz s integrovaným závěsem
  • Když je vyžadováno snadné plnění konektorovými kabely
