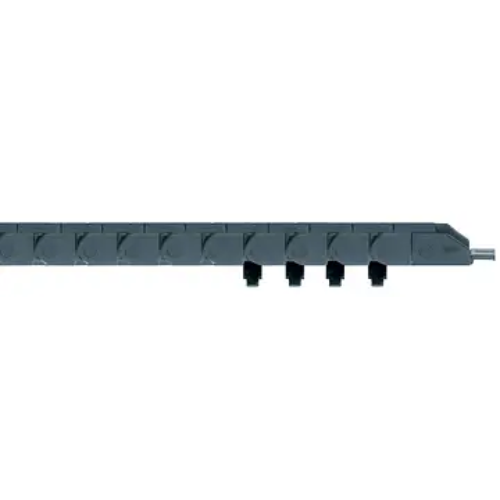

Energetický řetěz e-chain® série 094

Energetický řetěz série 094 e-chain® je velmi malý, jednodílný řetěz e-chain® s nízkou hmotností, díky čemuž je ideální pro vysoce dynamické aplikace. Řetězy E2 micro e-chain jsou optimalizovány pro nejmenší instalační prostory.

  • Pro nejmenší aplikace
  • Nízká hmotnost a hospodárnost
  • Tichý provoz díky malé rozteči
  • Ideální pro aplikace s nízkou setrvačností

Certifikáty a normy: RoHS 2 2011_65_EU REACH

série 094 Diagramm

Nepodepřená délka
Samonosná délka závisí na hmotnosti
Osa X: samonosná délka v m Osa FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = samonosný s přípustným průvěsem
FLG = samonosný s přímými horními větvemi

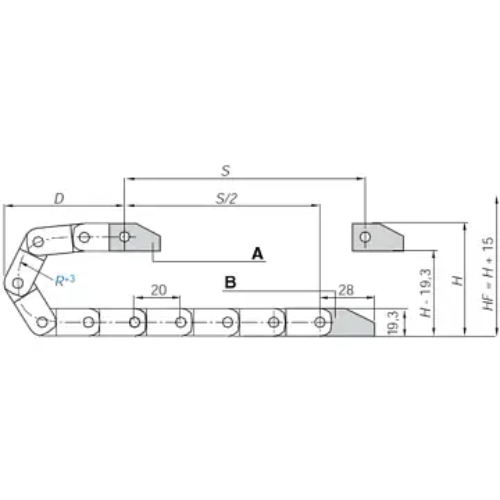

Serie_094

A = Pohyblivý konec, B = Pevný konec
Rozteč: 20 mm
Počet článků na m: 50
Pojezd: S
Délka řetězu = S/2 +K
K = Příplatek za poloměr ohybu pro výpočet délky řetězu e-chain v mm
Rozměrová řada řetězu série 094
Obj. číslo  Bi [mm] Ba [mm] R [mm] poloměr ohybu
094.10.R.0 10 18,2 028 038 048
094.16.R.0 16 24,2 028
 038 048
094.20.R.0 20 28,2 028
 038
 048
094.30.R.0 30 38,2 028
 038
 048
R 028
 038
 048
H 75 95 115
D 68 78 88
K 130 160 195
Kdy použít: Kdy zvolit jiný:
  • Je vyžadován malý energetický řetěz s vnitřní výškou 15,6 mm a nejmenšími poloměry ohybu
  • Vnitřní šířka 10 mm
  • Pro samonosné délky až do 1,0 m a plnicí hmotnosti až do 0,7 kg/m
  • Tichý provoz díky malé rozteči
  • Pokud je vyžadován energetický řetěz s integrovaným závěsem
  • Když je vyžadováno snadné plnění konektorovými kabely
