Série 5050HD/9850HD

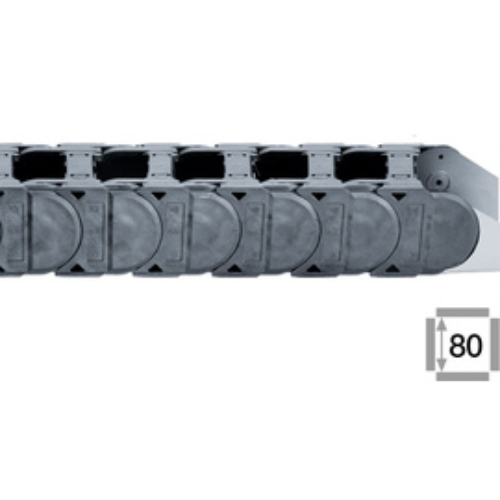

energetický řetěz série 5050HD_9850HD
POPTAT / ODESLAT DOTAZ

Energetický řetěz e-chain® série 5050HD
Energetická trubka e-tube série 9850HD

Serie_5050HD_9850HD
  1. Velmi vysoká stabilita díky systému „jazýčku a drážky“
  2. Velmi vysoká torzní tuhost
  3. Vysoká tahová stabilita (o 20 % vyšší pevnost v tahu než u série 5050)
  4. Velmi široké kluzné povrchy, nízké opotřebení
  5. Uzavřené a otevřené prostory je možné kombinovat
  6. Víko pro e-tube lze otočit a vyjmout
  7. Široký rozsah forem vnitřního dělení.
  8. Příčníky pro řetěz e-chain® mohou být odstraněny na obou stranách
  9. Široké plastové příčníky – šetrné ke kabelům
  10. Robustní ocelové montážní konzoly
5050HD 9850HD
Serie_5050HD Serie_R9850HD
Vnitřní šířky Bi: 50 až 600 mm
Poloměry ohybu R: 150 až 500 mm
Rozteč: 91 mm na článek = 11 článků / m
 Vnitřní šířky Bi: 75 až 462 mm
Poloměry ohybu R: 150 až 500 mm
Rozteč: 91 mm na článek = 11 článků / m
Serie_5050HD_9850HD diagram

Samonosný pojezd
Samonosný pojezd délka zavisí na hmotnosti náplně
Osa X: samonosný pojezd v m FLB/FLG
Osa Y: hmotnost výplně v kg/m
Dolní stupnice: dráha S v m
FLB = nepodepřená s přístupným průvěsem
FLG = nepodepřený s přímým horním chodem
Serie_5050HD_9850HD výkres

A = pohyblivý konec
B = pevný konec
Roztěč: 91 mm na článek
Počet článků řetězu na 1 m: 11
Dráha: S
Délka řetězu = S/2 + K
R 150 200 250 300 350 400 500
H 408 508 608 708 808 908 1108
D 341 391 441 491 541 591 691
K 655 815 970 1125 1285 1440 1755
