Série E045 / Z045

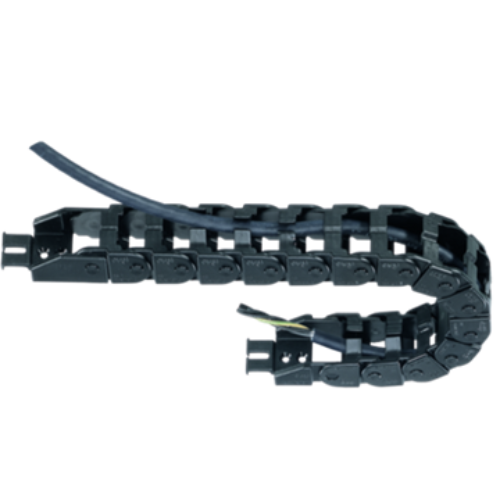

Energetický řetěz série E045/Z045 easy chain®
Série E045 - plnění ve vnějším poloměru
Série Z045 - plnění přes vnitřní poloměr
Certifikáty a normy:
 |
Vnitřní šířky Bi: 16 mm Poloměry ohybu R: 18 až 38 mm Rozteč: 13 mm na článek = 77 článků / m |
 |

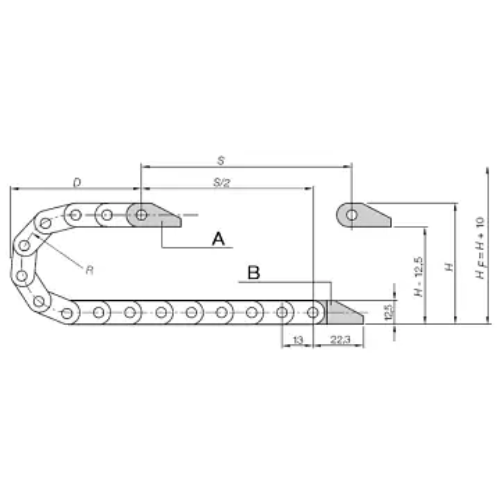

A1 = Pohyblivý konec A2 = Pevný konec Rozteč: 13 mm Články na m: 77 Pojezd: S Délka řetězu = S/2 + K |
 |
Nepodepřená délka Závislost nepodepřené délky na dodatečném zatížení. Osa X: Nepodepřená délka v m: FLB/FLG Osa Y: Dodatečné zatížení v kg/m Menší měřítko: délka pojezdu S v m FLB = Bez podpory s přípustným průhybem FLG = Bez podpory s přímým horním chodem |
| Rozměrová řada řetězů E045/Z045 |
|||||
| Obj. číslo |
Bi [mm] |
Ba [mm] |
R [mm] poloměr ohybu |
||
| E045.10.R.0 |
10 |
16 |
018 |
028 |
038 |
| E045.16.R.0 |
16 |
23 |
018 |
028 | 038 |
| R | 018 | 028 | 038 |
|---|---|---|---|
| H | 48,5 | 68,5 | 88,5 |
| D | 44 | 54 | 64 |
| K | 85 | 115 | 150 |
| Kdy použít: | Kdy zvolit jiný: |
|---|---|
|
|
| Koncovky |
|
|---|---|
 |
|
 |
|
| 🔑 Objednací klíč |
||
| 1 komora | 2 komory | 3 komory |
| E045.10.018.0 | E045.2/7.018.0 | E045.3/9.018.0 |
| E045.10.028.0 | E045.2/7.028.0 | E045.3/9.028.0 |
| E045.10.038.0 | E045.2/7.038.0 | E045.3/9.038.0 |
| E045.16.018.0 | E045.2/9.018.0 | |
| E045.16.028.0 | E045.2/9.028.0 | |
| E045.16.038.0 | E045.2/9.038.0 | |
| 🔑 Objednací klíč |
|
| 1 komora | 2 komory |
| Z045.16.018.0 | Z045.2/7.018.0 |
| Z045.16.028.0 | Z045.2/7.028.0 |
| Z045.16.038.0 | Z045.2/7.038.0 |
