Série E61.40

Ke stažení

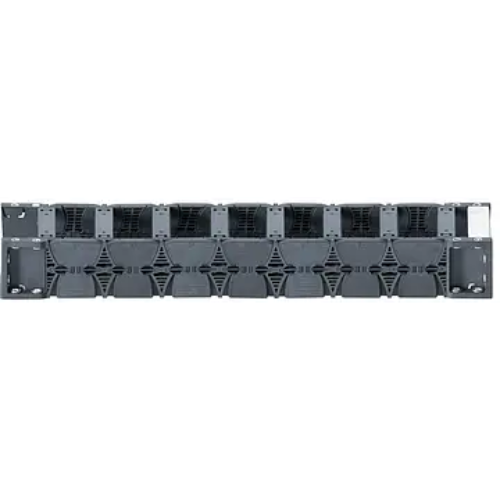

Energetický řetěz e-chain® série E61.40

Vysoká dynamika
Extrémně nízké vibrace
Upevnění z libovolné strany pomocí montážních držáků KMA
Prakticky žádný mnohoúhelníkový efekt, hladký chod

Certifikáty a normy:

	Vnitřní šířky Bi: 40 až 300 mm Poloměry ohybu R: 63 až 200 mm Rozteč: 27,8 mm na článek = 36 článků / m
	Samonosný pojezd Samonosný pojezd závisí na hmotnosti náplně Osa X: samonosný pojezd v m Osa FLB/FLG Osa Y: hmotnost náplně v kg/m Dolní stupnice: pojezd S v m FLB = bez podpěry s přípustným průvěsem FLG = bez podepření s přímou horní větví

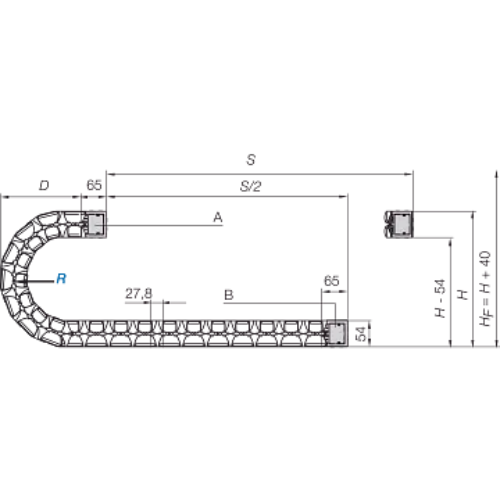

	A = pohyblivý konec B = pevný konec Rozteč: 27,8 mm na článek Počet článků na m: 36 Pojezd: S Délka řetězu = S/2 + K

Obj. číslo	Bi [mm]	Ba [mm]	R [mm] poloměr ohybu
E61.40.040.R.0	40	56	063	075	100	125	150	200
E61.40.050.R.0	50	66	063	075	100	125	150	200
E61.40.052.R.0	52	68	063	075	100	125	150	200
E61.40.062.R.0	62	78	063	075	100	125	150	200
E61.40.070.R.0	70	86	063	075	100	125	150	200
E61.40.075.R.0	75	91	063	075	100	125	150	200
E61.40.087.R.0	87	103	063	075	100	125	150	200
E61.40.100.R.0	100	116	063	075	100	125	150	200
E61.40.125.R.0	125	141	063	075	100	125	150	200
E61.40.150.R.0	150	166	063	075	100	125	150	200
E61.40.175.R.0	175	191	063	075	100	125	150	200
E61.40.200.R.0	200	216	063	075	100	125	150	200
E61.40.225.R.0	225	241	063	075	100	125	150	200
E61.40.250.R.0	250	266	063	075	100	125	150	200
E61.40.275.R.0	275	291	063	075	100	125	150	200
E61.40.300.R.0	300	316	063	075	100	125	150	200

R	063	075	100	125	150	200
H	220	244	294	344	394	494
D	132	144	169	194	219	269
K	255	295	370	450	530	685

Kdy použít:	Kdy zvolit jiný:
Vyžadujete extrémně tichý řetěz s nízkými vibracemi a vnitřní výškou 40 mm Pro velmi vysoké rychlosti a zrychlení Vnitřní šířka až 300 mm Pro samonosné délky až do 2,5 m a plnicí hmotnosti do 11 kg/m Pro malé poloměry ohybu Pro minimální otěr, např. v čistých prostorech	Pouze s omezenou vhodností pro boční aplikace » série E4.32 Pro poloměr ohybu obráceného RBR » série E4.32 Pro extrémně vysoké hmotnosti náplně » série E4.32 Pro vystavení silným nečistotám » série E4.32 Je-li vyžadována plně uzavřená trubka e-tube » série R157/R158

🔑 Objednací klíč
E61.40.040.063.0
E61.40.040.075.0
E61.40.040.100.0
E61.40.040.125.0
E61.40.040.150.0
E61.40.040.200.0
E61.40.050.063.0
E61.40.050.075.0
E61.40.050.100.0
E61.40.050.125.0
E61.40.050.150.0
E61.40.050.200.0
E61.40.052.063.0
E61.40.052.075.0
E61.40.052.100.0
E61.40.052.125.0
E61.40.052.150.0
E61.40.052.200.0
E61.40.062.063.0
E61.40.062.075.0
E61.40.062.100.0
E61.40.062.125.0
E61.40.062.150.0
E61.40.062.200.0
E61.40.070.063.0
E61.40.070.075.0
E61.40.070.100.0
E61.40.070.125.0
E61.40.070.150.0
E61.40.070.200.0
E61.40.075.063.0
E61.40.075.075.0
E61.40.075.100.0
E61.40.075.125.0
E61.40.075.150.0
E61.40.075.200.0
E61.40.087.063.0
E61.40.087.075.0
E61.40.087.100.0
E61.40.087.125.0
E61.40.087.150.0
E61.40.087.200.0
E61.40.100.063.0
E61.40.100.075.0
E61.40.100.100.0
E61.40.100.125.0
E61.40.100.150.0
E61.40.100.200.0
E61.40.125.063.0
E61.40.125.075.0
E61.40.125.100.0
E61.40.125.125.0
E61.40.125.150.0
E61.40.125.200.0
E61.40.150.063.0
E61.40.150.075.0
E61.40.150.100.0
E61.40.150.125.0
E61.40.150.150.0
E61.40.150.200.0
E61.40.175.063.0
E61.40.175.075.0
E61.40.175.100.0
E61.40.175.125.0
E61.40.175.150.0
E61.40.175.200.0
E61.40.200.063.0
E61.40.200.075.0
E61.40.200.100.0
E61.40.200.125.0
E61.40.200.150.0
E61.40.200.200.0
E61.40.225.063.0
E61.40.225.075.0
E61.40.225.100.0
E61.40.225.125.0
E61.40.225.150.0
E61.40.225.200.0
E61.40.250.063.0
E61.40.250.075.0
E61.40.250.100.0
E61.40.250.125.0
E61.40.250.150.0
E61.40.250.200.0
E61.40.275.063.0
E61.40.275.075.0
E61.40.275.100.0
E61.40.275.125.0
E61.40.275.150.0
E61.40.275.200.0
E61.40.300.063.0
E61.40.300.075.0
E61.40.300.100.0
E61.40.300.125.0
E61.40.300.150.0
E61.40.300.200.0
