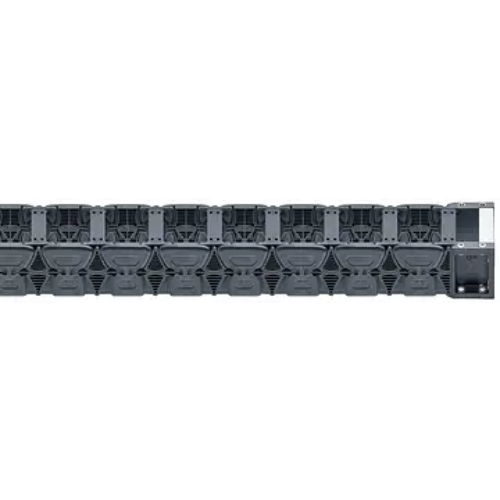

Energetický řetěz e-chain® série E61.80

  • Vysoká dynamika
  • Extrémně nízké vibrace
  • Upevnění z libovolné strany pomocí montážních držáků KMA
  • Prakticky žádný mnohoúhelníkový efekt, hladký chod

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_E61.80 Vnitřní šířky Bi: 50 až 600 mm
Poloměry ohybu R: 150 až 200 mm
Rozteč: 65 mm na článek = 16 článků / m
série E61.80 Diagramm

Samonosný pojezd
Samonosný pojezd závisí na hmotnosti náplně
Osa X: samonosný pojezd v m Osa FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = bez podpěry s přípustným průvěsem
FLG = bez podepření s přímou horní větví

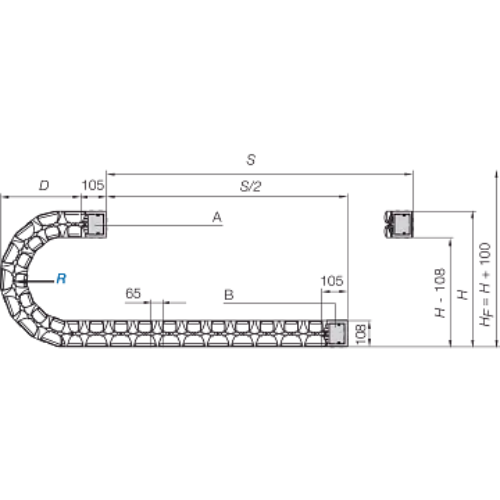

série E61.80 výkres A = pohyblivý konec
B = pevný konec
Rozteč: 65 mm na článek
Počet článků na m: 16
Pojezd: S
Délka řetězu = S/2 + K
R 150
H 508
D 301,5
K 605
Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován extrémně tichý řetěz s nízkými vibracemi a vnitřní výškou 50 mm
  • Pro velmi vysoké rychlosti a zrychlení
  • Vnitřní šířka až 600 mm
  • Pro samonosné délky až do 10,0 m a plnicí hmotnosti do 11 kg/m
  • Pro malé poloměry ohybu
  • Pro minimální otěr, např. v čistých prostorech
🔑 Objednací klíč 🔑 Objednací klíč
E61.80.05.150.0 E61.80.60.150.0
E61.80.06.150.0 E61.80.55.150.0
E61.80.07.150.0 E61.80.53.150.0
E61.80.08.150.0 E61.80.52.150.0
E61.80.10.150.0 E61.80.51.150.0
E61.80.11.150.0 E61.80.50.150.0
E61.80.12.150.0 E61.80.48.150.0
E61.80.13.150.0 E61.80.47.150.0
E61.80.15.150.0 E61.80.46.150.0
E61.80.16.150.0 E61.80.45.150.0
E61.80.17.150.0 E61.80.43.150.0
E61.80.18.150.0 E61.80.42.150.0
E61.80.20.150.0 E61.80.41.150.0
E61.80.21.150.0 E61.80.40.150.0
E61.80.22.150.0 E61.80.38.150.0
E61.80.23.150.0 E61.80.37.150.0
E61.80.25.150.0 E61.80.36.150.0
E61.80.26.150.0 E61.80.35.150.0
E61.80.27.150.0 E61.80.33.150.0
E61.80.28.150.0 E61.80.32.150.0
E61.80.30.150.0 E61.80.31.150.0

Rozměrová řada série E61.80

Obj. číslo Bi [mm] Ba [mm] R [mm] poloměr ohybu
E61.80.05.R.0 50 10 150
E61.80.06.R.0
 65 115 150
E61.80.07.R.0
 75 125 150
E61.80.08.R.0
 87 137 150
E61.80.10.R.0
 100 150 150
E61.80.11.R.0
 112 162 150
E61.80.12.R.0
 125 175 150
E61.80.13.R.0
 137 187 150
E61.80.15.R.0
 150 200 150
E61.80.16.R.0
 162 212 150
E61.80.17.R.0
 175 225 150
E61.80.18.R.0
 187 237 150
E61.80.20.R.0
 200 250 150
E61.80.21.R.0
 212 262 150
E61.80.22.R.0
 225 275 150
E61.80.23.R.0
 237 287 150
E61.80.25.R.0
 250 300 150
E61.80.26.R.0
 262 312 150
E61.80.27.R.0
 275 325 150
E61.80.28.R.0
 287 337 150
E61.80.30.R.0
 300 350 150
E61.80.31.R.0
 312 362 150
E61.80.32.R.0
 325 375 150
E61.80.33.R.0
 337 387 150
E61.80.35.R.0
 350 400 150
E61.80.36.R.0
 362 412 150
E61.80.37.R.0
 375 425 150
E61.80.38.R.0
 387 437 150
E61.80.40.R.0
 400 450 150
E61.80.41.R.0
 412 462 150
E61.80.42.R.0
 425 475 150
E61.80.43.R.0
 437 487 150
E61.80.45.R.0
 450 500 150
E61.80.46.R.0
 462 512 150
E61.80.47.R.0
 475 525 150
E61.80.48.R.0
 487 537 150
E61.80.50.R.0
 500 550 150
E61.80.51.R.0
 512 562 150
E61.80.52.R.0
 525 575 150
E61.80.53.R.0
 537 587 150
E61.80.55.R.0
 550 600 150
E61.80.60.R.0
 600 650 150
