Série E61.62

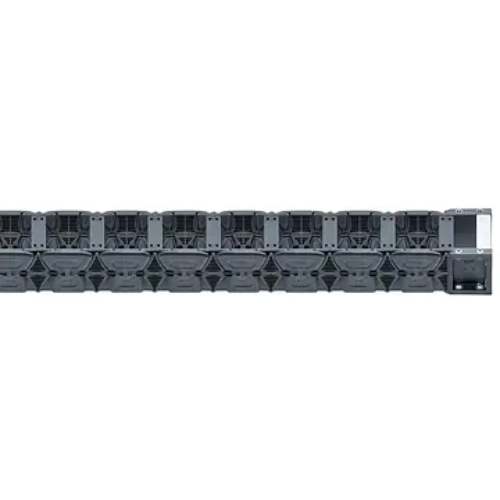

Energetický řetěz e-chain® série E61.62

  • Vysoká dynamika
  • Extrémně nízké vibrace
  • Upevnění z libovolné strany pomocí montážních držáků KMA
  • Prakticky žádný mnohoúhelníkový efekt, hladký chod

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_E61.62 Vnitřní šířky Bi: 50 až 400 mm
Poloměry ohybu R: 115 mm
Rozteč: 50 mm na článek = 20 článků / m
série E61.62 Diagramm

Samonosný pojezd
Samonosný pojezd závisí na hmotnosti náplně
Osa X: samonosný pojezd v m Osa FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = bez podpěry s přípustným průvěsem
FLG = bez podepření s přímou horní větví

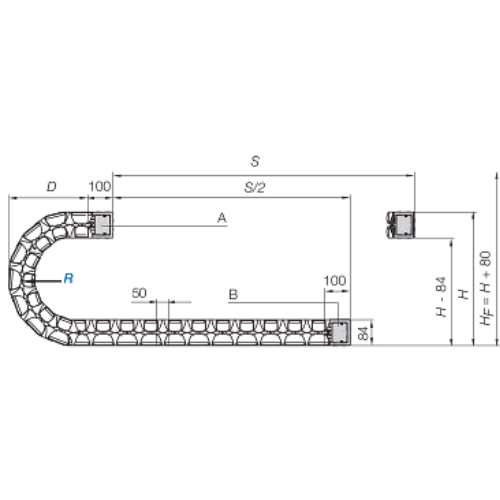

série E61.62 výkres A = pohyblivý konec
B = pevný konec
Rozteč: 50 mm na článek
Počet článků na m: 20
Pojezd: S
Délka řetězu = S/2 + K
R 115
H 384
D 232
K 465
Kdy použít: Kdy zvolit jiný:
  • Vyžadujete extrémně tichý řetěz s nízkými vibracemi a vnitřní výškou 52 mm
  • Pro velmi vysoké rychlosti a zrychlení
  • Vnitřní šířka až 400 mm
  • Pro samonosné délky až 8 m a plnicí hmotnosti až 11 kg/m
  • Když potřebujete optimalizovaný poměr vnitřních a vnějších rozměrů
  • Pro vysoké tlačné a tažné síly
  • Pro malé poloměry ohybu
  • Pro minimální otěr, např. v čistých prostorech
  • Pouze s omezenou vhodností pro aplikace s boční montáží
    » série E4.56
  • Pro obrácený poloměr ohybu RBR
    » série E4.56
  • Pro extrémně vysoké hmotnosti náplně
    » série E4.56
  • Pro vystavení silným nečistotám
    » série E4.56
  • Pokud je požadována o něco delší samonosná délka
    » série E6.52

Rozměrová řada série E61.62

Obj. číslo  Bi [mm] Ba [mm] R [mm] poloměr ohybu
E61.62.05.R.0 50 82 115
E61.62.06.R.0
68 100 115
E61.62.07.R.0
75 107 115
E61.62.087.R.0
87 119 115
E61.62.097.R.0
97 129 115
E61.62.10.R.0
100 132 115
E61.62.11.R.0
108 140 115
E61.62.112.R.0
112 144 115
E61.62.12.R.0
125 157 115
E61.62.137.R.0
137 169 115
E61.62.15.R.0
150 182 115
E61.62.162.R.0
162 194 115
E61.62.17.R.0
168 200 115
E61.62.18.R.0
175 207 115
E61.62.187.R.0
187 219 115
E61.62.20.R.0
200 232 115
E61.62.212.R.0
212 244 115
E61.62.23.R.0
225 257 115
E61.62.237.R.0
237 269 115
E61.62.25.R.0
250 282 115
E61.62.262.R.0
262 294 115
E61.62.28.R.0
275 307 115
E61.62.29.R.0
287 319 115
E61.62.30.R.0
300 332 115
E61.62.312.R.0
312 344 115
E61.62.325.R.0
325 357 115
E61.62.337.R.0
337 369 115
E61.62.350.R.0
350 382 115
E61.62.362.R.0
362 394 115
E61.62.375.R.0
375 407 115
E61.62.387.R.0
387 419 115
E61.62.400.R.0
400 432 115
