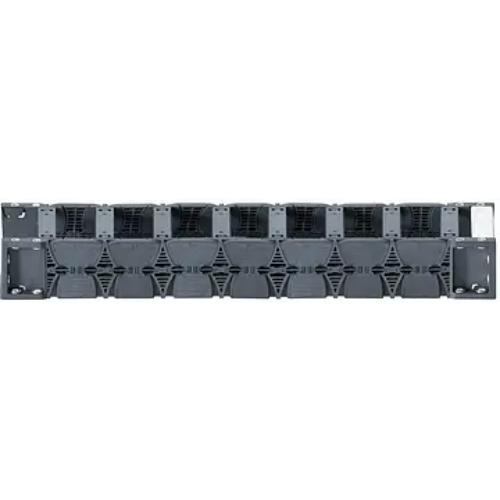

Energetický řetěz e-chain® série E61.52

  • Vysoká dynamika
  • Extrémně nízké vibrace
  • Upevnění z libovolné strany pomocí montážních držáků KMA
  • Prakticky žádný mnohoúhelníkový efekt, hladký chod

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_E61.52 Vnitřní šířky Bi: 40 až 300 mm
Poloměry ohybu R: 75 až 200 mm
Rozteč: 30 mm na článek = 34 článků / m
série E61.52 Diagramm

Samonosný pojezd
Samonosný pojezd závisí na hmotnosti náplně
Osa X: samonosný pojezd v m Osa FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = bez podpěry s přípustným průvěsem
FLG = bez podepření s přímou horní větví

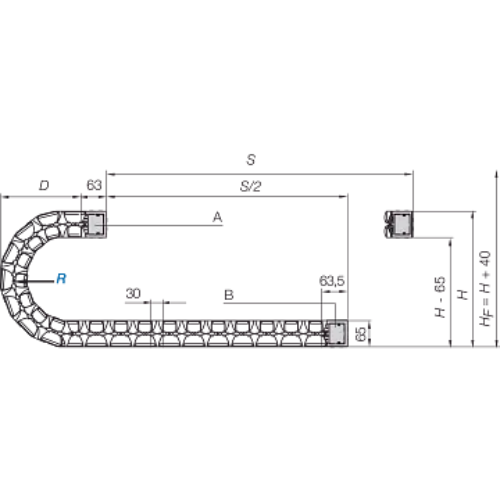

série E61.52 výkres A = pohyblivý konec
B = pevný konec
Rozteč: 30 mm na článek
Počet článků na m: 34
Pojezd: S
Délka řetězu = S/2 + K

Rozměrová řada řetězu E61.52

Obj. číslo  Bi [mm] Ba [mm] R [mm] poloměr ohybu
E61.52.040.R.0 40 64 075 100 125 150 175 200
E61.52.050.R.0
 50 74 075
 100 125
 150
 175
 200
E61.52.052.R.0
 52 76 075
 100
 125
 150
 175
 200
E61.52.062.R.0
 62,5 86,5 075
 100
 125
 150
 175
 200
E61.52.070.R.0
 70 94 075
 100
 125
 150
 175
 200
E61.52.075.R.0
 75 99 075
 100
 125
 150
 175
 200
E61.52.087.R.0
 87,5 111,5 075
 100
 125
 150
 175
 200
E61.52.100.R.0
 100 124 075
 100
 125
 150
 175
 200
E61.52.125.R.0
 125 149 075
 100
 125
 150
 175
 200
E61.52.150.R.0
 150 174 075
 100
 125
 150
 175
 200
E61.52.175.R.0
 175 199 075
 100
 125
 150
 175
 200
E61.52.200.R.0
 200 224 075
 100
 125
 150
 175
 200
E61.52.225.R.0
 225 249 075
 100
 125
 150
 175
 200
E61.52.250.R.0
 250 274 075
 100
 125
 150
 175
 200
E61.52.275.R.0
 275 299 075
 100
 125
 150
 175
 200
E61.52.300.R.0
 300 324 075
 100
 125
 150
 175
 200
R 075 100 125 150 175 200
H 265 315 365 415 465 515
D 153 178 203 228 253 278
K 300 375 455 535 610 690
Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován extrémně tichý řetěz s nízkými vibracemi a vnitřní výškou 52 mm
  • Pro velmi vysoké rychlosti a zrychlení
  • Vnitřní šířka až 300 mm
  • Pro samonosné délky až do 1,75 m a plnicí hmotnosti do 11 kg/m
  • Potřebujete optimalizovaný poměr vnitřních a vnějších rozměrů
  • Pro vysoké tlačné a tažné síly
  • Pro malé poloměry ohybu
  • Pro minimální otěr, např. v čistých prostorech
  • Pouze s omezenou vhodností pro aplikace s boční montáží
    » série E4.56
  • Pro obrácený poloměr ohybu RBR
    » série E4.56
  • Pro extrémně vysoké hmotnosti náplně
    » série E4.56
  • Pro vystavení silným nečistotám
    » série E4.56
  • Pokud je požadována o něco delší samonosná délka
    » série E6.52
🔑 Objednací klíč
