Série EF61.29

energetický řetěz série EF61.29
POPTAT / ODESLAT DOTAZ
Ke stažení

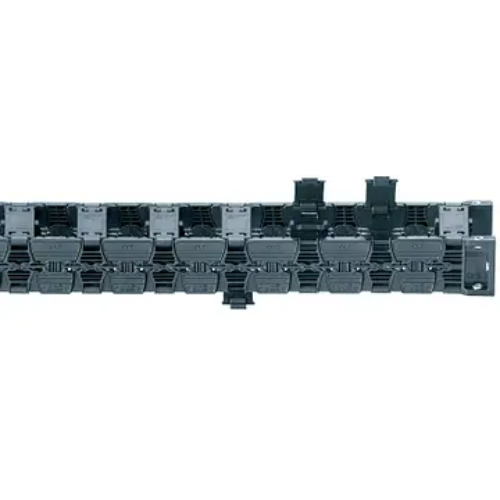

Energetický řetěz e-chain® série EF61.29

  • Vysoká dynamika
  • Extrémně nízké vibrace
  • Prakticky žádný mnohoúhelníkový efekt, hladký chod

Certifikáty a normy: cleanroom

Serie_EF61.29 Vnitřní šířky Bi: 30 až 140 mm
Poloměry ohybu R: 55 až 150 mm
Rozteč: 22 mm na článek = 46 článků / m
série EF61.29 Diagramm

Samonosný pojezd
Samonosný pojezd závisí na hmotnosti náplně
Osa X: samonosný pojezd v m Osa FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = samonosný s přípustným průvěsem
FLG = samonosný s přímou horní větví

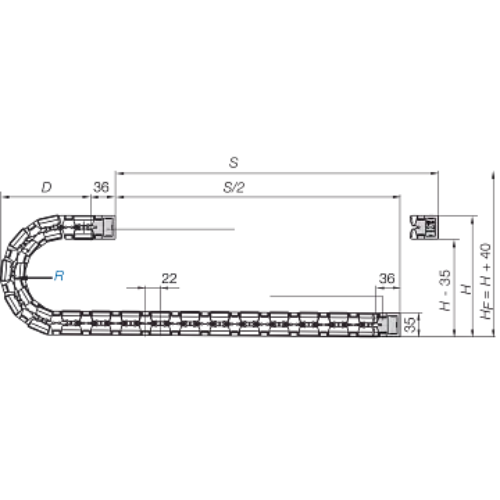

série EF61.29 výkres A = pohyblivý konec
B = pevný konec
Rozteč: 22 mm na článek
Počet článků na m: 46
Pojezd: S
Délka řetězu = S/2 +K

Rozměrová řada řetězu EF61.29

Obj. číslo  Bi [mm] Ba [mm] R [mm] poloměr ohybu
EF61.29.030.R.0 30 44 055 075
 100 125 150
EF61.29.040.R.0
 40 54 055
 075
 100
 125
 150
EF61.29.050.R.0
 50 64 055
 075
 100
 125
 150
EF61.29.060.R.0
 60 74 055
 075
 100
 125
 150
EF61.29.070.R.0
 70 84 055
 075
 100
 125
 150
EF61.29.080.R.0
 80 94 055
 075
 100
 125
 150
EF61.29.090.R.0
 90 104 055
 075
 100
 125
 150
EF61.29.100.R.0
 100 114 055
 075
 100
 125
 150
EF61.29.110.R.0
 110 124 055
 075
 100
 125
 150
EF61.29.120.R.0
 120 134 055
 075
 100
 125
 150
EF61.29.140.R.0
 140 154 055
 075
 100
 125
 150
R 055 075 100 125 150
H 175 215 265 315 365
D 105,5 125,5 150,5 175,5 200,5
K 220 280 360 440 520
Kdy použít: Kdy zvolit jiný:
  • Vyžadujete extrémně tichý řetěz s nízkými vibracemi a vnitřní výškou 29 mm
  • Pro velmi vysoké rychlosti a zrychlení
  • Vnitřní šířka až 140 mm
  • Pro samonosné délky až do 1,5 m a plnicí hmotnosti až do 3,5 kg/m
  • Potřebujete optimalizovaný poměr vnitřních a vnějších rozměrů
  • Pro vysoké tlačné a tažné síly
  • Pro malé poloměry ohybu
  • Pro minimální otěr, např. v čistých prostorech
