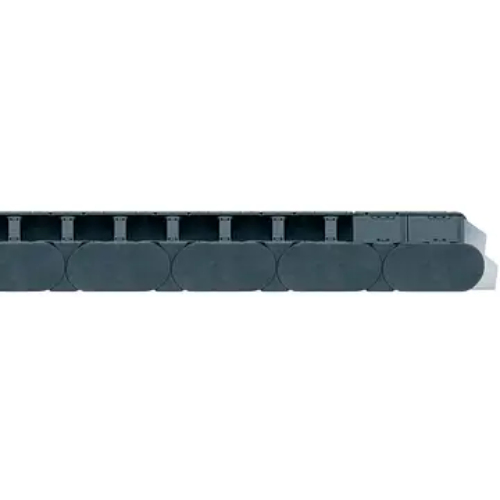

Energetická trubka e-tube série R1608

  • Otočný a odnímatelný kryt pro energetickou trubku
  • Dlouhá životnost: boční kluzné plochy
  • Široké plastové tyče - šetrné ke kabelům
  • Připojovací prvky jsou k dispozici jako kyvadlové nebo pevné
  • Nová konstrukce se "zadní rukojetí" zajišťuje větší stabilitu

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_R1608 Vnitřní šířky Bi: 200 až 400 mm
Poloměry ohybu R: 250 až 600 mm
Rozteč: 143 mm na článek = 7 článků / m
série R1640 Diagramm

Samonosný pojezd
Samonosný pojezd závisí na hmotnosti
Osa X: samonosný pojezd v m FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = bez podepření s přípustným průvěsem
FLG = bez podepření s přímou horní větví

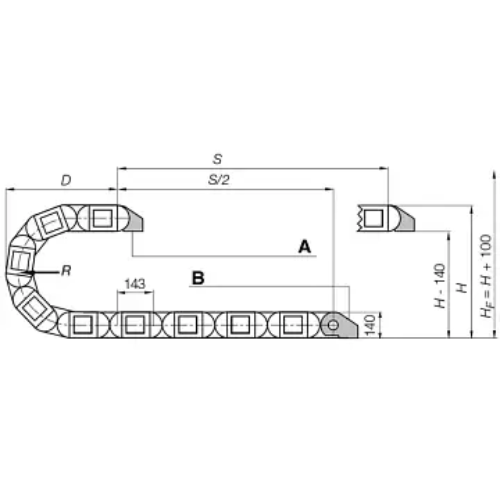

Serie_R1608 výkres A = pohyblivý konec
B = pevný konec
Rozteč: 143 mm na článek
Počet článků řetězu na m: 7
Pojezd: S
Délka řetězu = S/2 +K
R 250 300 350 400 450 500 550 600
H 640 740 840 940 1040 1140 1240 1340
D 535 585 635 685 735 785 835 885
K 1075 1230 1390 1545 1700 1860 2015 2175
Kdy použít: Kdy zvolit jiný:
  • Když je vyžadována robustní energetická trubice s vnitřní výškou 108 mm
  • Pokud je požadována vnitřní šířka až 600 mm
  • Pro samonosné délky až 4,5 m a plnicí hmotnosti až 50 kg/m
  • Pro délky pojezdu až 400 m
  • Vhodné také pro boční, stojící a závěsné aplikace
  • K dispozici je mnoho modulárních možností a příslušenství
  • Dobrý poměr vnitřního a vnějšího rozměru
🔑 Objednací klíč
1608.20.250.0
1608.20.300.0
1608.20.350.0
1608.20.400.0
1608.20.450.0
1608.20.500.0
1608.20.550.0
1608.20.600.0
1608.25.250.0
1608.25.300.0
1608.25.350.0
1608.25.400.0
1608.25.450.0
1608.25.500.0
1608.25.550.0
1608.25.600.0
1608.30.250.0
1608.30.300.0
1608.30.350.0
1608.30.400.0
1608.30.450.0
1608.30.500.0
1608.30.550.0
1608.30.600.0
1608.35.250.0
1608.35.300.0
1608.35.350.0
1608.35.400.0
1608.35.450.0
1608.35.500.0
1608.35.550.0
1608.35.600.0
1608.40.250.0
1608.40.300.0
1608.40.350.0
1608.40.400.0
1608.40.450.0
1608.40.500.0
1608.40.550.0
1608.40.600.0
1608.50.250.0
1608.50.300.0
1608.50.350.0
1608.50.400.0
1608.50.450.0
1608.50.500.0
1608.50.550.0
1608.50.600.0
