Série R18840

energetická trubka e-tube série R18840
POPTAT / ODESLAT DOTAZ
Ke stažení

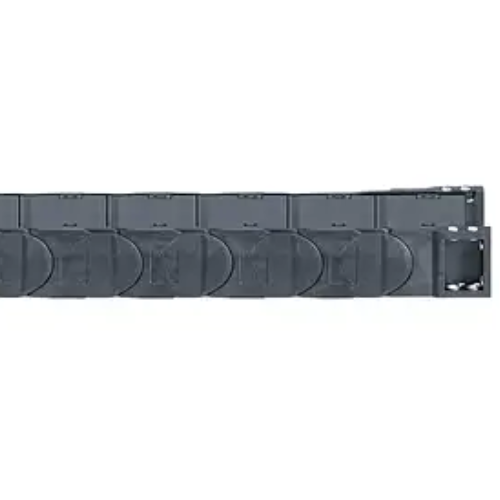

Energetická trubka e-tube série R18840

  • Víko pro energetickou trubku lze otevřít a sejmout
  • Boční kluzné plochy pro boční provoz
  • Široké plastové příčníky - šetrné ke kabelům
  • Nový design s podříznutým designem poskytuje větší stabilitu

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_R18840 Vnitřní šířky Bi: 75 až 462 mm
Poloměry ohybu R: 150 až 500 mm
Rozteč: 91 mm na článek = 11 článků / m
R18840 Diagramm

Samonosný pojezd
Samonosný pojezd závisí na hmotnosti
Osa X: samonosný pojezd v m FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = samonosný s přípustným průvěsem
FLG = samonosný s přímou horní větví

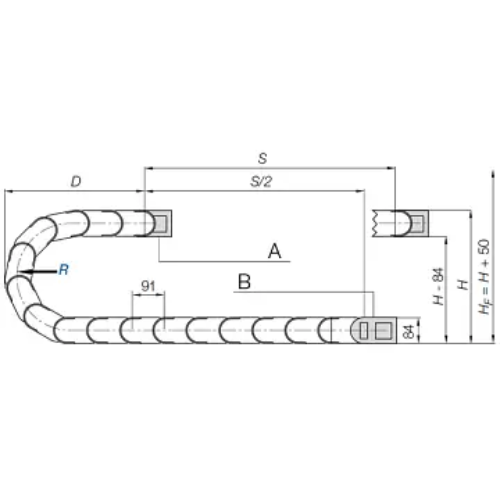

Serie_R18840 výkres A = pohyblivý konec
B = pevný konec
Rozteč: 91 mm na článek
Počet článků na m: 11
Pojezd: S
Délka řetězu = S/2 +K
R 150 175 200 250 300 400 500
H 384 434 484 584 684 884 1084
D 329 354 379 429 479 579 679
K 655 735 815 970 1125 1440 1755
Kdy použít: Kdy zvolit jiný:
  • Pokud může být snížení hmotnosti a ceny doprovázeno kompromisem ve stabilitě.
  • Pokud je požadována energetická trubice s vnitřní výškou 56 mm
  • Pokud je požadována vnitřní šířka až 600 mm
  • Pro samonosné délky až do 4,0 m a plnicí hmotnosti až do 40 kg/m
  • Pro pojezdy do 150 m
  • Vhodné také pro boční, stojící a závěsné aplikace
  • Pokud jsou pro boční použití vyžadovány velké samonosné délky
    » série E4.56
  • Pokud jsou požadovány delší samonosné délky a delší pojezdové vzdálenosti
    » série E4.56
