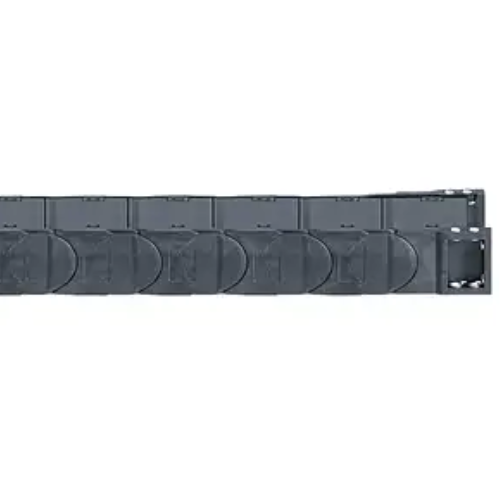

Energetická trubka e-tube série R19850

  • Víko pro energetickou trubici lze otevřít a sejmout
  • Boční kluzné plochy pro boční provoz
  • Široké plastové příčníky - šetrné ke kabelům
  • Nový design s podříznutým designem poskytuje větší stabilitu

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_R19850 Vnitřní šířky Bi: 75 až 462 mm
Poloměry ohybu R: 200 až 500 mm
Rozteč: 91 mm na článek = 11 článků / m
R19850 Diagramm Samonosné pojezdy
Závislost samonosné pojezdy na dodatečném zatížení.
Osa X: samonosné pojezdy v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

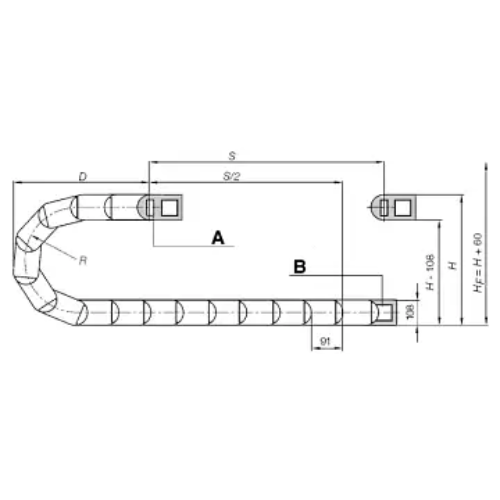

Serie_R19850 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 91 mm
Články na m: 11
Pojezd: S
Délka řetězu = S/2 + K
R 200 250 300 400 500 600
H 508 608 708 908 1108 1308
D 391 441 491 591 691 791
K 815 970 1125 1440 1755 2070
Kdy použít: Kdy zvolit jiný:
  • Pokud může být snížení hmotnosti a ceny doprovázeno kompromisem ve stabilitě.
  • Pokud je požadována energetická trubice s vnitřní výškou 80 mm
  • Pokud je požadována vnitřní šířka až 600 mm
  • Pro samonosné délky až do 4,6 m a plnicí hmotnosti až do 54 kg/m
  • Pro délky pojezdu až 250 m
  • Vhodné také pro boční, stojící a závěsné aplikace
  • Pokud jsou pro boční použití vyžadovány velké samonosné délky
    » série R4.80
  • Pokud jsou požadovány delší samonosné pojezdy a delší pojezdy
    » série R4.80
