Typ HDR

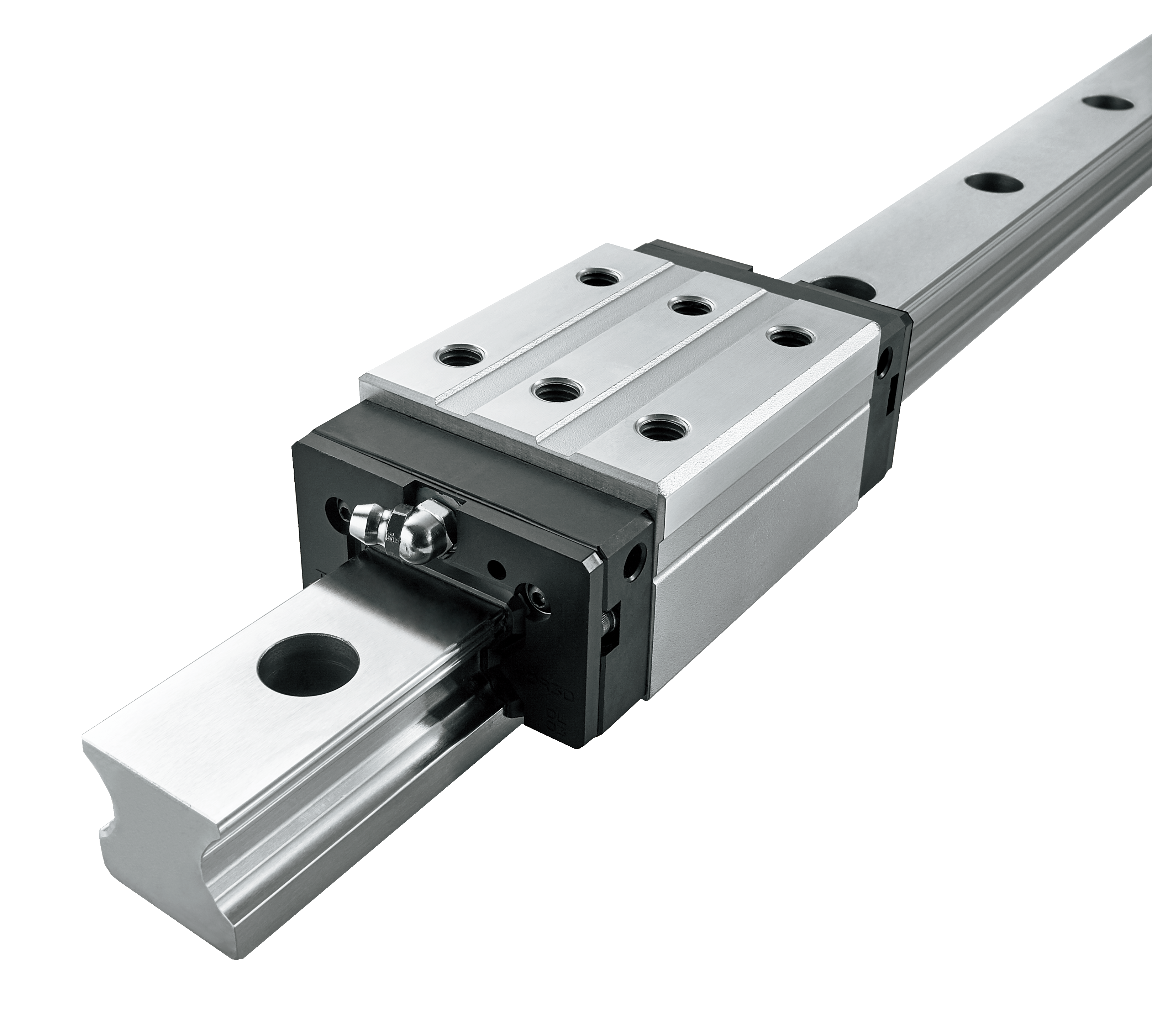

Plně kuličkové lineární vedení HDR
Kolejnice řežeme na míru. Dodáváme ze skladových zásob v Litoměřicích.
Lineární vedení s DB strukturou (která je velice vhodná pro jednokolejnicové aplikace) a s celosvětově standardizovanými rozměry.
Dodávané ve velikostech 15 až 65.
Možnost provedení s krycím plechem místo ochranných zátek.
Provedení vozíků: úzké, přírubové, snížené.
Hlavní výhody lineárního vedení HDR:
- DB uspořádání oběhů
- ochrana povrchu kolejnice
- možnosti použití krycího plechu
- rovnoměrné zatížení ve všech směrech
- jednotná standardní velikost
- lze dodat variantu se šesti mazacími otvory
Doplňkový sortiment pro lineární vedení HDR:
Video: Využití krycího plechu u lineárního vedení HDR
Více o hlavních výhodách vedení HDR
1) DB uspořádání oběhů:
Díky DB (Back-to-Back) struktuře je konstrukce vedení obzvláště tuhá a odolná v případě působení momentu MC.
Proto nalezne uplatnění hlavně v jednokolejnicových aplikacích, kde je velký tlak na kompaktní konstrukce s nízkou hmotností.
2) Ochrana povrchu kolejnice:
Dráhy oběhů kuliček jsou umístěny po stranách kolejnice, jsou tedy hůře dosažitelné pro nečistoty.
3) Možnosti použití krycího plechu:
Pro lepší dlouhodobé používání lineárního vedení lze použít ochranný plech, který navyšuje adhezi čelního těsnění vozíku a tím zabraňuje vnikání nečistot dovnitř vozíku.
4) Rovnoměrné zatížení ve všech směrech:
Každá řada kuliček je umístěna pod dotykovým úhlem 45°, takže jmenovitá zatížení působící na vozík ve čtyřech směrech jsou stejná (radiálním směrem, protiradiálním směrem a bočními směry), což umožňuje použít vedení v jakékoliv poloze a v mnoha aplikacích.
5) Jednotná standardní velikost:
Typ vedení HDR je navržen tak, aby jeho rozměry byly téměř totožné s rozměry typu HSR, který je prakticky celosvětovým standardním modelem. Ten byl vyvinut firmou THK jako průkopník lineárních pohybových systémů.
