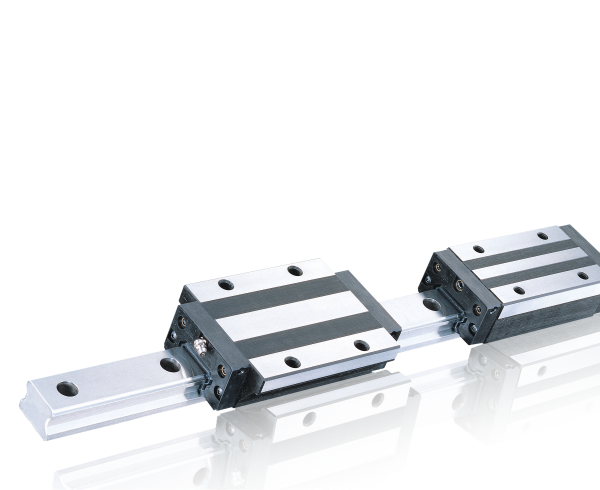

Typ HSR
NOVĚ JSOU TYPY 'HSR A' A 'HSR B' NAHRAZENY TYPEM 'HSR C'
Na základě uspořádání 4 kuličkových řad s kontaktním úhlem 45° má typ HSR stejné nosnosti v radiálním, protiradiálním i tangenciálním směru. To umožňuje používat typ HSR v různých montážních polohách a aplikacích.
Vyznačuje se vysokou tuhostí a přesností. Pro použití v horších podmínkách s nečistotami a prachem nabízíme bohaté příslušenství. Mazací systém QZ významně prodlouží mazací interval. Délka vozíku se přitom zvětší. Kolejnice je možné objednat ve standardních nebo nestandardních délkách. Pro aplikace s vibracemi, rázy či dalšími vlivy dodáváme vozíky s předpětím. Pro aplikace s vyšší ochranou proti korozi doporučujeme zvláštní povrchovou úpravu.
Při montáži a údržbě se řiďte našimi pokyny.
Pro konstruktéry nabízíme CADové výkresy.
Vyznačuje se vysokou tuhostí a přesností. Pro použití v horších podmínkách s nečistotami a prachem nabízíme bohaté příslušenství. Mazací systém QZ významně prodlouží mazací interval. Délka vozíku se přitom zvětší. Kolejnice je možné objednat ve standardních nebo nestandardních délkách. Pro aplikace s vibracemi, rázy či dalšími vlivy dodáváme vozíky s předpětím. Pro aplikace s vyšší ochranou proti korozi doporučujeme zvláštní povrchovou úpravu.
Při montáži a údržbě se řiďte našimi pokyny.
Pro konstruktéry nabízíme CADové výkresy.
Aplikace: obráběcí centra, XYZ osy hrubovacích strojů, řezné osy u brusek, pětiosá obráběcí portálová centra, elektroerozivní stroje.
| HSR A - NYNÍ HSR C |
HSR B - NYNÍ HSR C |
HSR R |
 |
 |
 |
| Vozík má čtyři díry se závity pro šroub shora. | Vozík čtyři průchozí díry pro šrouby zdola. |
Úzký vozík se čtyřmi slepými dírami |
| HSR LA | HSR LB | HSR LR |
|
|
 |
|
Dlouhá verze vozíku HSR A, vyšší nosnost. |
Dlouhá verze vozíku HSR B, vyšší nosnost. |
Dlouhá verze vozíku HSR R, vyšší nosnost. |
| HSR CA | HSR CB | HSR 100/120/150 |
 |
 |
 |
| Vozík má šest děr se závity pro šroub shora. | Vozík má šest průchozích děr pro šrouby zdola. | Typ HSR v největších rozměrech. |
| HSR HA | HSR HB | HSR 8/10/12R |
 |
 |
 |
|
Dlouhá verze vozíku HSR CA, vyšší nosnost. |
Dlouhá verze vozíku HSR CB, vyšší nosnost. |
Typ HSR v nejmenších rozměrech. |
| HSV C (HSR Ct - C) |
HSV R (HSR Ct - R) |
HSR YR |
 |
 |
 |
| Vozík pro montáž šroubů seshora i zespoda. | Úzký vozík, montáž šroubů shora. |
Boční otvory pro šrouby pro |
