Robustní chemické čerpadlo s ETFE výstelkou a magnetickou spojkou – NEOCHEM BASE
Standardizované chemické čerpadlo pro agresivní média, kyseliny a průmyslové procesy

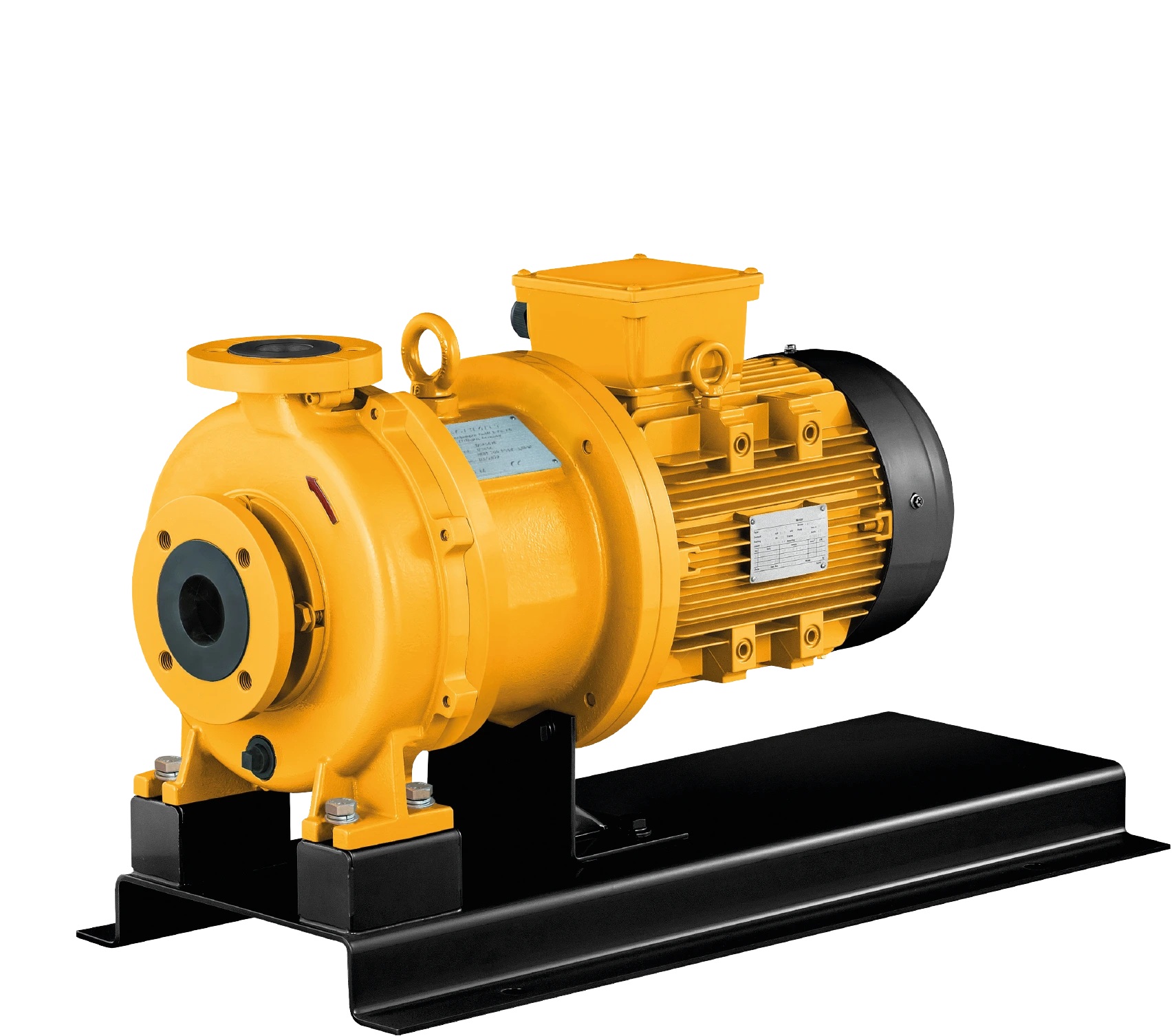

NEOCHEM BASE od společnosti SCHMITT představuje standardizované chemické čerpadlo s ETFE výstelkou a bezucpávkovou magnetickou spojkou určené pro náročné průmyslové aplikace s agresivními, toxickými a korozivními médii.
Konstrukce podle norem ISO 2858 a ISO 15783 kombinuje hermeticky uzavřený magnetický pohon, robustní Armor konstrukci a ETFE-CF výstelku s vysokou chemickou odolností. Výsledkem je chemicky odolné procesní čerpadlo s dlouhou životností, vysokou provozní bezpečností a minimálními nároky na údržbu.
Technické parametry
|
Parametr |
Hodnota |
|
Typ čerpadla |
Standardizované chemické čerpadlo |
|
Konstrukce |
ISO 2858 / ISO 15783 |
|
Pohon |
Magnetická spojka |
|
Materiál smáčených částí |
ETFE-CF |
|
Max. teplota média |
95 °C |
|
Max. průtok |
108 m³/h |
|
Max. dopravní výška |
76 m |
|
Výkon motoru |
5,5–18,5 kW |
|
Připojení |
ISO, ANSI, JIS |
|
Konstrukce |
Hermeticky uzavřená |
|
Těsnění |
Bez mechanické ucpávky |
Potřebujete návrh vhodného čerpadla pro váš provoz?
Kontaktujte technické specialisty HENNLICH. Navrhneme optimální materiálové provedení, ponornou hloubku i výkonovou variantu podle konkrétní aplikace a čerpaného média.
Typické využití v těchto průmyslových odvětví
Chemické procesní čerpadlo pro průmyslové aplikace
NEOCHEM BASE nachází využití zejména v aplikacích:
- chemický průmysl
- přečerpávání chemikálií
- stáčení cisteren
- zásobníkové hospodářství
- transfer agresivních kapalin
- procesní technologie
- výroba chemikálií
- farmaceutická výroba
- aplikace s vysokými požadavky na čistotu média
Čerpadlo je vhodné pro procesní i transferové aplikace, kde je vyžadována dlouhodobá provozní spolehlivost a maximální těsnost systému.
Hlavní výhody čerpadla řady NEOCHEM BASE
- Hermeticky uzavřené chemické čerpadlo
- ETFE-CF výstelka s vysokou chemickou odolností
- Magnetická spojka bez mechanické ucpávky
- Absolutně bezúnikový provoz
- Robustní Armor konstrukce
- Back-Pull-Out servisní systém
- Průtokové chlazení ložisek
- Nízké náklady na údržbu
- Vysoká provozní bezpečnost
- Vhodné pro agresivní a toxická média
- Průtok až 108 m³/h
- Dopravní výška až 76 m
Popis technologií a konstrukce čerpadla řady NEOCHEM BASE
Chemické čerpadlo s magnetickou spojkou bez rizika úniku média
Řada NEOCHEM BASE využívá bezkontaktní magnetickou spojku bez mechanické ucpávky.
Čerpadlo je hermeticky uzavřené a zcela bezúnikové. Konstrukce eliminuje riziko úniku média a současně výrazně snižuje nároky na servis ve srovnání s klasickými chemickými čerpadly s mechanickou ucpávkou.
Hlavní výhody magnetické spojky:
- bez mechanické ucpávky
- nulové riziko úniku média
- vyšší provozní bezpečnost
- nižší náklady na údržbu
- delší servisní intervaly
- minimální opotřebení
Chemické čerpadlo s ETFE výstelkou pro vysokou korozní odolnost
NEOCHEM BASE využívá ETFE-CF (ETFE vyztužené uhlíkovými vlákny) pro všechny smáčené části.
Tato konstrukce poskytuje:
- vysokou chemickou odolnost
- ochranu proti korozi
- vysokou mechanickou pevnost
- dlouhou životnost
- ochranu proti kontaminaci média
ETFE-CF výstelka je doplněna robustní Armor konstrukcí, která chrání čerpadlo i v náročných provozních podmínkách.
Hermeticky uzavřené chemické čerpadlo pro toxická a nebezpečná média
NEOCHEM BASE je navrženo pro aplikace, kde jsou nepřípustné i minimální úniky média.
Čerpadlo je vhodné pro:
- kyseliny
- louhy
- korozivní chemikálie
- toxické kapaliny
- ekologicky nebezpečné látky
- vysoce čistá média
Díky bezucpávkové konstrukci je ideálním řešením pro provozy s vysokými požadavky na bezpečnost technologie i ochranu životního prostředí.
Standardizované procesní čerpadlo dle ISO 2858 a ISO 15783
Řada NEOCHEM BASE je konstruována podle mezinárodních standardů ISO 2858 a ISO 15783.
Výhody standardizované konstrukce:
- snadnější integrace do technologických celků
- kompatibilita s průmyslovými systémy
- standardní rozměry připojení
- jednodušší servis a výměna zařízení
Dostupné jsou přírubové standardy:
- ISO
- ANSI
- JIS
Back-Pull-Out konstrukce pro rychlý servis
NEOCHEM BASE využívá servisní systém Back-Pull-Out.
Hydraulickou část a magnetický modul lze demontovat bez rozpojování potrubního systému.
Výsledkem jsou:
- kratší odstávky technologie
- rychlejší servis
- nižší náklady na údržbu
- vyšší provozní dostupnost zařízení
Tato konstrukce výrazně usnadňuje servisní zásahy v nepřetržitých provozech.
Flow-Through Bearing Cooling System pro vyšší životnost
Řada NEOCHEM BASE využívá průtokové chlazení ložisek (Flow-Through Bearing Cooling System).
Tento systém:
- zvyšuje provozní spolehlivost
- snižuje tepelné zatížení ložisek
- prodlužuje životnost komponent
- omezuje servisní zásahy
Díky tomu lze dosáhnout delších provozních cyklů a vyšší dostupnosti technologie.
FAQ – Často kladené dotazy k čerpadlu řady NEOCHEM BASE
Proč použít chemické čerpadlo s magnetickou spojkou?
Magnetická spojka eliminuje potřebu mechanické ucpávky a zajišťuje hermeticky uzavřený systém bez rizika úniku média.
Jaké výhody přináší ETFE-CF výstelka?
ETFE-CF poskytuje vysokou chemickou odolnost, ochranu proti korozi a dlouhou životnost i při čerpání agresivních chemikálií.
Je NEOCHEM BASE vhodné pro toxická média?
Ano. Čerpadlo bylo navrženo pro aplikace, kde jsou nepřípustné i minimální úniky nebezpečných nebo toxických látek.
Jaká média lze čerpat?
Kyseliny, louhy, agresivní chemikálie, toxické kapaliny a vysoce čistá média používaná v chemickém průmyslu a procesních technologiích.
Co znamená Back-Pull-Out konstrukce?
Servis hydraulické a magnetické části lze provést bez demontáže potrubního systému, což výrazně zkracuje odstávky technologie.
Pro jaké provozy je NEOCHEM BASE určeno?
Chemický průmysl, přečerpávání chemikálií, zásobníkové hospodářství, stáčení cisteren, farmaceutická výroba a procesní technologie s agresivními médii.
