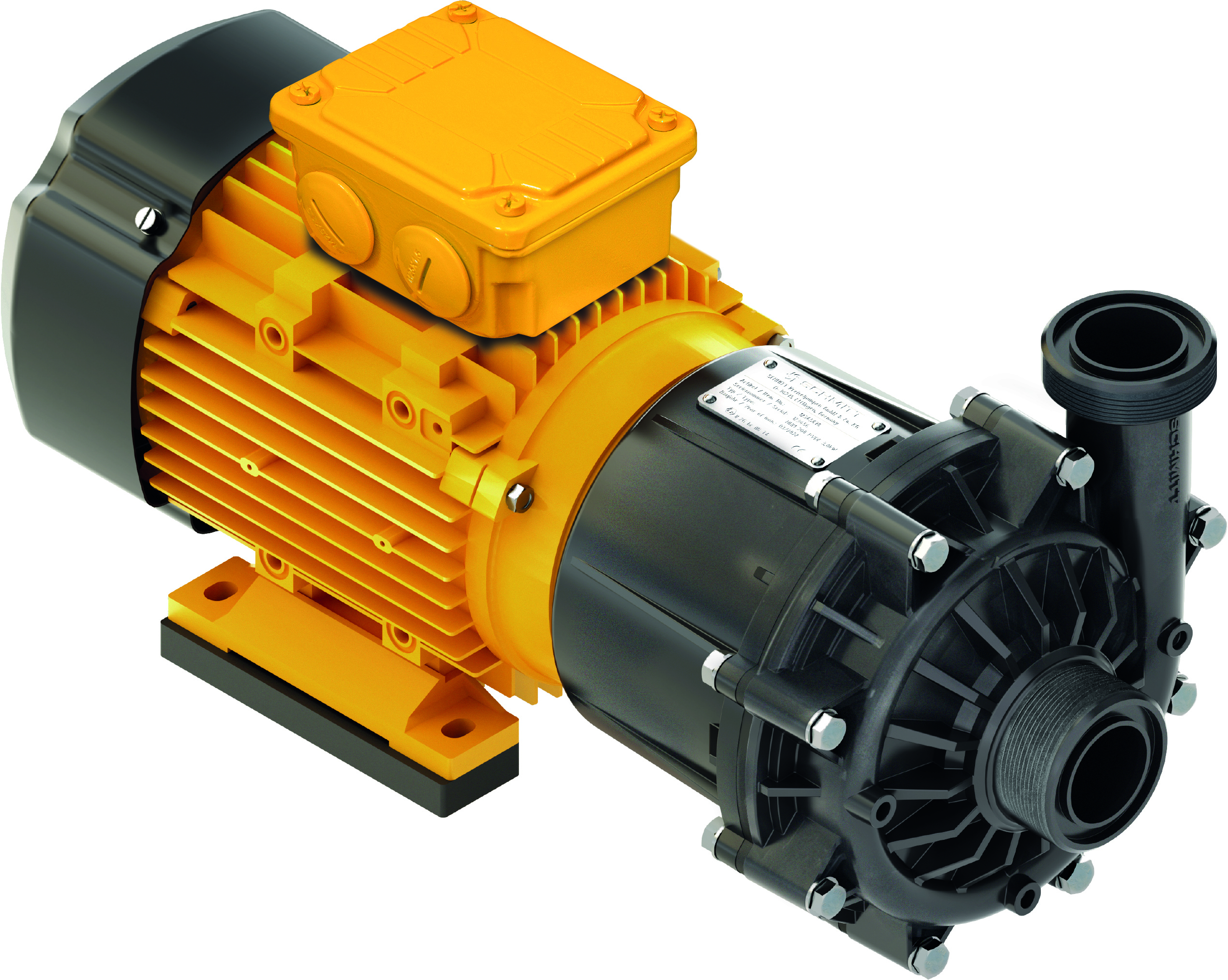

Plastové odstředivé čerpadlo s magnetickou spojkou – NHM
Nesamonasávací plastové odstředivé čerpadlo s magnetickou spojkou – NHM
Chemické odstředivé čerpadlo z PVDF nebo PP pro agresivní média a náročné průmyslové aplikace
Řada NHM od společnosti SCHMITT představuje nesamonasávací plastové odstředivé čerpadlo s magnetickou spojkou určené pro bezpečné čerpání agresivních, korozivních a nebezpečných kapalin v průmyslových technologiích.
Díky hermeticky uzavřené konstrukci bez mechanické ucpávky nabízí vysokou provozní bezpečnost, minimální nároky na údržbu a dlouhou životnost i v náročných chemických provozech.
Čerpadla NHM jsou vyráběna z chemicky odolných materiálů PP nebo PVDF a jsou navržena pro aplikace s vysokými nároky na spolehlivost a odolnost proti korozi.
- Účinnost až 76 %
- Pokročilá hydraulická konstrukce
- Maximální úspora energie
- V závislosti na provozním bodu lze spotřebu energie snížit až o 50 % ve srovnání s předchozí generací
Technické parametry
|
Parametr |
Hodnota |
|
Typ čerpadla |
Nesamonasávací plastové odstředivé čerpadlo |
|
Konstrukce |
Magnetická spojka |
|
Materiál |
PP, PVDF |
|
Max. teplota média |
80 °C (PP), 95 °C (PVDF) |
|
Max. průtok |
42 m³/h |
|
Max. dopravní výška |
27 m |
|
Těsnění |
Bez mechanické ucpávky |
|
Konstrukce |
Hermeticky uzavřená |
Potřebujete návrh vhodného čerpadla pro váš provoz?
Kontaktujte technické specialisty HENNLICH. Navrhneme optimální materiálové provedení, ponornou hloubku i výkonovou variantu podle konkrétní aplikace a čerpaného média.
Typické využití v těchto průmyslových odvětví
Nesamonasávací plastové odstředivé čerpadlo NHM je vhodné pro energeticky úsporné a bezpečné čerpání agresivních chemikálií, kyselin a louhů v chemických, galvanických, vodohospodářských a procesních technologiích.
Čerpadlo řady NHM nachází využití zejména v oblastech:
- Galvanické pokovování a povrchové úpravy
- Mokré chemické procesy v polovodičové technologii, výrobě solárních článků a výrobě desek plošných spojů
- Úprava odpadních a pitných vod
- Laboratorní vybavení a lékařská technika
- Environmentální technologie, kontrola emisí, plynové pračky
- Výroba baterií a skladování energie
- Aplikace vyžadující vysokou čistotu, demineralizovaná voda, ultračistá voda
Hlavní výhody čerpadla řady NHM
Plastové odstředivé čerpadlo NHM s magnetickou spojkou nabízí bezúnikový provoz, vysokou chemickou odolnost a dlouhou životnost při čerpání kyselin, louhů a agresivních médií v nepřetržitých průmyslových provozech.
Hlavní výhody čerpadla řady NMH:
- Dlouhá provozní životnost
- Magnetická spojka bez mechanické ucpávky
- Hermeticky uzavřená konstrukce
- Bezúnikový provoz
- Materiál PP nebo PVDF
- Vysoká chemická odolnost
- Nízké servisní náklady
- Vhodné pro kyseliny a louhy
- Vhodné pro nepřetržitý provoz
- Průtok až 42 m³/h
- Dopravní výška až 27 m
Čerpadla řady NHM dodáváme v těchto materiálových provedení
Materiálová provedení čerpadel řady NHM
Plastová chemická odstředivá čerpadla SCHMITT NHM jsou dostupná v materiálovém provedení PP nebo PVDF. Volba materiálu závisí na chemickém složení média, provozní teplotě a požadavcích konkrétní průmyslové aplikace.
Chemické čerpadlo z PP
- Provedení z polypropylenu PP je vhodné pro široké spektrum chemických médií, kyselin a louhů při provozních teplotách až 80 °C. Jedná se o vhodné řešení pro běžné chemické, galvanické a vodohospodářské aplikace.
Chemické čerpadlo z PVDF
- Provedení z PVDF poskytuje vyšší chemickou a teplotní odolnost. Je vhodné pro náročnější chemické procesy, agresivní média a aplikace s provozní teplotou až 95 °C.
Všechny části čerpadla SCHMITT NHM, které přicházejí do kontaktu s médiem, jsou vyrobeny z korozivzdorných termoplastů určených pro dlouhodobý provoz v chemickém průmyslu. Díky materiálům PP a PVDF lze plastové odstředivé čerpadlo NHM přizpůsobit konkrétnímu médiu, teplotě i provozním podmínkám.
Popis technologií a konstrukce čerpadla řady NHM
Nesamonasávací procesní čerpadlo pro průmyslové technologie
NHM je konstruováno jako nesamonasávací odstředivé čerpadlo pro aplikace, kde není možné umístit čerpadlo pod hladinu média.
Nesamonasávací konstrukce přináší:
- rychlé uvedení do provozu
- flexibilnější instalaci
- jednodušší návrh technologie
- spolehlivý provoz
To zajišťuje vysokou provozní flexibilitu v chemických a procesních aplikacích.
Chemicky odolné odstředivé čerpadlo s vysokou dopravní výškou
Řada NHM byla navržena pro aplikace vyžadující vyšší dopravní výšku při zachování maximální chemické odolnosti.
Díky optimalizované hydraulice dosahuje:
- dopravní výšky až 27 metrů
- průtoku až 42 m³/h
To umožňuje využití i v rozsáhlejších technologických systémech s vyššími nároky na dopravu média.
Bezucpávkové chemické čerpadlo s magnetickou spojkou
Řada NHM využívá bezkontaktní přenos výkonu prostřednictvím magnetické spojky.
Konstrukce neobsahuje mechanickou ucpávku, která bývá nejčastějším zdrojem úniků a servisních zásahů u klasických chemických čerpadel.
Výhody magnetické spojky:
- hermeticky uzavřený systém
- bezúnikový provoz
- minimální opotřebení
- nižší servisní náklady
- vyšší provozní bezpečnost
- dlouhá životnost
Toto řešení je vhodné zejména pro čerpání agresivních chemikálií, kyselin a louhů.
FAQ – Často kladené dotazy k čerpadlu řady NHM
1) Jaký je rozdíl mezi provedením PP a PVDF?
PVDF nabízí vyšší chemickou a teplotní odolnost až do 95 °C. PP je ekonomické řešení pro standardní chemické aplikace do 80 °C.
2) Proč zvolit chemické čerpadlo s magnetickou spojkou?
Magnetická spojka eliminuje mechanickou ucpávku, zajišťuje bezúnikový provoz a snižuje náklady na údržbu.
3) Je NHM vhodné pro agresivní chemikálie?
Ano, konstrukce z PP nebo PVDF je určena pro čerpání širokého spektra korozivních médií.
4) Jaká média lze čerpat čerpadlem řady NMH?
Čerpadlo řady NMH je vhodné pro kyseliny, louhy, korozivní chemikálie a další agresivní kapaliny používané v průmyslových technologiích.
5) Pro jaké provozy je řada NHM určena?
Řada NHM je určena pro chemický průmysl, galvanovny, úpravny vod, povrchové úpravy, neutralizační stanice a další provozy pracující s agresivními médii.
