F101
Ke stažení
Popis

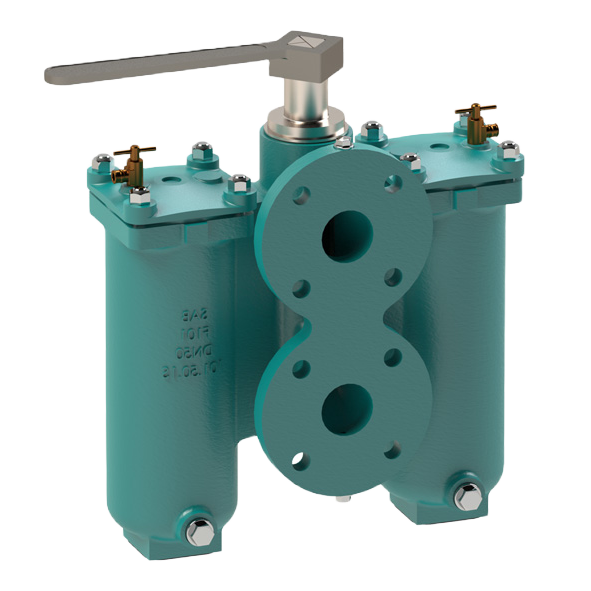

Duplexní filtr F101D je víceúčelový filtr pro kapalná média. Vyznačuje se nepřetržitým provozem během fáze čištění a také vysokým stupněm filtrace až do velmi nízkých mikronů. Speciální funkcí je optimalizace přístupu k údržbě a filtru výběrem různých řešení krytu filtru. Stupeň znečištění lze volitelně sledovat pomocí různých indikátorů diferenčního tlaku. Další možnosti, například magnetické vložky umožňují přizpůsobení specifické pro aplikaci.
Technická specifikace
Duplexní filtr se vyrábí jako odlitek; jeden kus se skládá ze dvou stejných filtračních těles, která jsou spojena přes přepínací zařízení a mohou být provozována střídavě nebo paralelně. Standardní provedení filtru se skládá z litého pouzdra a krytu, který je upevněn svěrným zámkem. Odvzdušňovací a odkalovací zařízení na tělůese jsou součástí dodávky. Příruby jsou uspořádány nad sebou na jedné straně filtru. Filtr je vybaven košovým nebo prstencovým sítem. Filtrované médium protéká sítem zevnitř ven. Síto je vyrobeno z děrovaného plechu, který lze volitelně pokrýt síťovinou o různých velikostech ok. Při spouštění zařízení je možné provozovat oba filtry paralelně, což snižuje tlakovou ztrátu filtru. To má značné výhody zejména u kapalin s vyšší viskozitou, které se během provozu zahřívají (studený start). Další možnosti a řešení specifická pro zákazníka jsou k dispozici na vyžádání.
| Připojení | DN15 - DN50 |
| Materiál | GGG-25 |
| Max. průtok | 18m3/h |
| Max. pracovní tlak | 10 bar |
| Jemnost filtrace | 10 - 1000µm |
