F311
Ke stažení
Popis

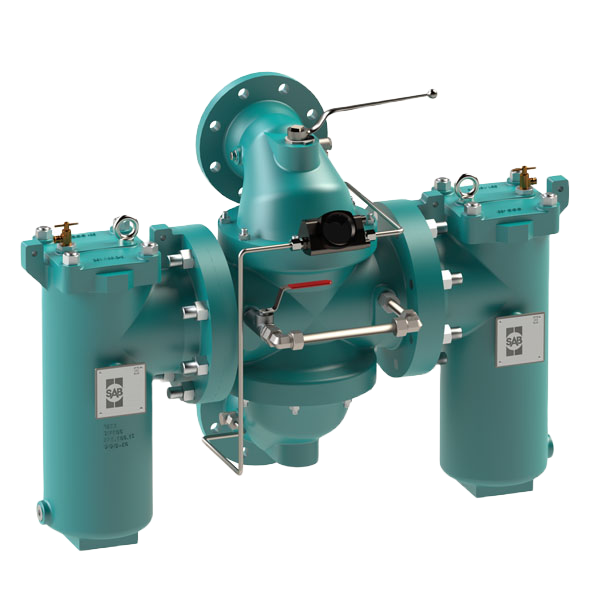

Duplexní filtr F311 je víceúčelový filtr pro kapalná média. Vyznačuje se nepřetržitým provozem během fáze čištění a také vysokým stupněm filtrace až do velmi nízkých mikronů. Jako zvláštní vlastnost lze optimalizovat přístup k údržbě a sítu výběrem různých řešení víka filtru. Stupeň znečištění lze volitelně sledovat pomocí různých indikátorů diferenčního tlaku. Další možnosti, například magnetické vložky umožňují přizpůsobení specifické pro aplikaci.
Technická specifikace
Duplexní filtr se skládá ze dvou samostatných filtrů, které jsou připojeny pomocí přírubového přepínacího zařízení a mohou být provozovány střídavě nebo paralelně. Filtr velikosti DN65 má integrované přepínací zařízení. Standardní provedení filtru se skládá z litého pouzdra a víka, které je upevněno buď zámkem, pákovým zámkem nebo závrtnými šrouby a maticemi. Odvzdušňovací a odkalovací ventily na tělese jsou součástí dodávky. Filtr je vybaven košovým nebo prstencovým sítem. Filtrované médium protéká sítem zevnitř ven. Síto je vyrobeno z děrovaného plechu, který lze volitelně pokrýt síťovinou o různých velikostech ok. K přepínání mezi filtry se používá otočná lopatka, která zajišťuje snadnou výměnu i u větších velikostí filtrů. V případě, že je filtr instalován na sací straně, musí být rotační lopatka vybavena zámkem. Další možnosti a řešení specifická pro zákazníka jsou k dispozici na vyžádání.
| Připojení | DN50 - DN300 (DIN, ANSI) |
| Materiál | GG-25, GGG-50 |
| Max. průtok | 610m3/h |
| Max. pracovní tlak | 16 bar |
| Jemnost filtrace | 10 - 1000µm |
