FD4-Det4-IIB

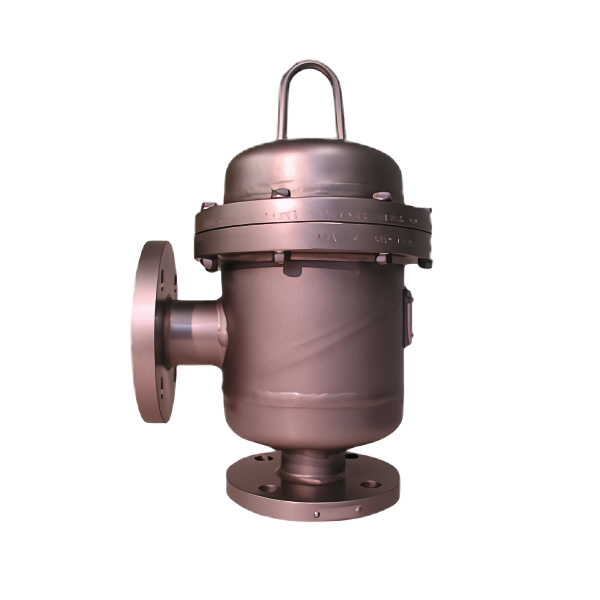

Detonační pojistka FD4-Det4-IIB

Pro instalaci do potrubí k ochraně nádob a komponentů před stabilní detonací hořlavých kapalin a plynů. Testováno a schváleno jako detonační pojistka plamene typu 4. Schváleno pro všechny látky skupin výbušnosti IIA1 až IIB s max. experimentální bezpečnou mezerou (MESG) ≥ 0,5 mm.

Pojistka může být vybavena jedním teplotním čidlem (PT 100). Je certifikována na krátkou dobu hoření z jedné strany. Během instalace, dodržujte prosím směr detonace a označení „chráněná strana“.

  • Nerezová ocel/uhlíková ocel
  • Jednosměrné
  • Max. provozní tlak 1,1 bar abs.
  • Max. provozní teplota 60 °C
  • Instalace v obou směrech proudění

✅ Typické oblasti použití: chemický průmysl, petrochemický průmysl, plynárenský průmysl, farmaceutický průmysl

Konstrukce pojistky

Těleso pojistky:

  • Robustní konstrukce: Vyrobeno z odolných materiálů, které poskytují vynikající mechanickou odolnost a odolnost vůči korozi.
  • Modulární design: Umožňuje snadnou údržbu a výměnu jednotlivých komponent bez nutnosti demontáže celé jednotky.

Mřížkový systém:

  • Pokročilá mřížka: Speciálně navržená kovová mřížka, která zchlazuje a rozptyluje energii detonace, čímž zabraňuje jejímu šíření.
  • Vysoká tepelná odolnost: Schopna odolávat vysokým teplotám a rychlým tlakům vznikajícím při detonacích.

Tlumiče tlakových vln:

  • Inovativní technologie tlumení: Efektivně absorbuje a snižuje energii tlakových vln, což minimalizuje riziko poškození potrubí a připojených zařízení.
  • Vysoká účinnost: Navrženo pro minimalizaci zpětných rázů a ochranu celého potrubního systému.

Připojovací prvky:

  • Standardizované příruby: Dodržují mezinárodní normy EN 1092-1, což usnadňuje instalaci a zajišťuje kompatibilitu s běžnými potrubními systémy.




Technické údaje

detonační pojistka FD4-Det4-IIB

DN
C H1 H2 kg
DIN ASME



25 PN 40 1“
150
400
150
18,5
32 PN 40 1 ¼“
19
40 PN 40 1 ½“
20
50 PN 16 2“
21
