VD/oG

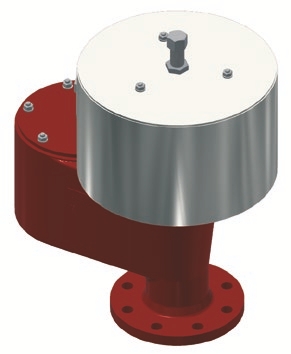

Přetlakovo/podtlakový ventil VD/oG

Koncová armatura pro odvzdušňovací otvory v nádržích. Používá se především jako odvzdušňovací a zavzdušňovací zařízení pro nádrže s pevnou střechou. Používá se k zamezení nepřípustného tlaku a vakua a k minimalizaci nežádoucích ztrát plynu nebo nepřípustných emisí. Ventil je namontován kolmo na střechu nádrže.

Provedení ventilu

Pouzdro
Ocelolitina 1.0619, nerezová ocel 1.4408, hliník
Kryt
Ocelolitina 1.0619, nerezová ocel 1.4408, hliník
Těsnění pouzdra
PTFE
Sedla ventilů
Nerez 1.4571
Stříška
Nerezová
Přírubové připojení
EN 1092-1 Formulář B1, ASME B16.5 Třída 150 RF





Technické údaje

přetlakovo_podtlakový ventil VD_oG

DN
D D1 H L kg nastavení
DIN ASME




vakuum tlak
50 2" 165 200 415 355 17 2 - 60
2 - 60
80 3" 200 295 500 420 25
100 4" 250 295 540 525 34
150 6" 350 465 610 765 73
200 8" 400 500 735 875 94
250 10" 460 650 840 1010 129
300 12" 460 650 840 1010 133
