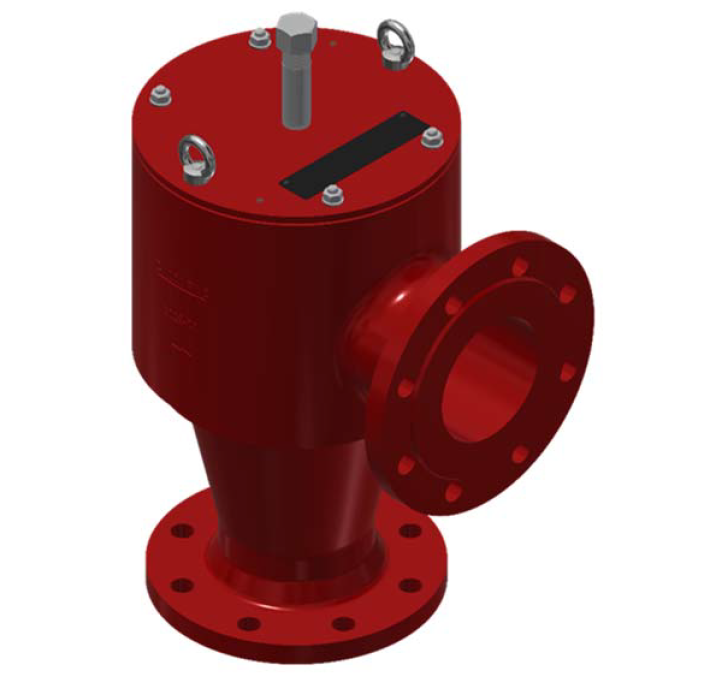

Přetlakovo/podtlakový ventil VD/PA

Používá se především jako odvzdušňovací, nebo zavzdušňovací zařízení pro nádrže s pevnou střechou. Používá se k zamezení nepřípustného přetlaku, nebo vakua a k minimalizaci nežádoucích ztrát plynu nebo nepřípustných emisí. Pouzdro je namontováno na bok, nebo na střechu nádrže. Ventil není odolný proti výbuchu ani odolný proti hoření.

Provedení ventilu

Pouzdro	Ocel, nerezová ocel 1.4571
Sedlo ventilu, vřeteno ventilu	Nerezová ocel 1.4571
Paletka	Nerezová ocel 1.4571, přetlaková s pružinou, podtlaková hmotnostní
Těsnění kotoučů ventilů	PTFE
Přírubové připojení	EN 1092-1 forma B1 (boční), ASME B16.5 Class 150 RF (kolmý)

✅ Typické oblasti použití: farmaceutický průmysl, energetika, chemický průmysl, petrochemický průmysl, zpracování vody a odpadních vod

Technické údaje

přetlakovo_podtlakový ventil VD_PA

DN		C	D	H		H1		nastavení
DIN	ASME			DIN	ASME	DIN	ASME	vakuum	tlak
50 PN 16	2"	150	165	341	360	192	211	2 - 60	2 - 60
80 PN 16	3"	180	192	413	435	225	247
100 PN 16	4"	200	240	497	522	297	304
150 PN 16	6"	250	350	590	624	324	358
200 PN 10	8"	300	390	683	723	387	427
250 PN 10	10"	305	460	764	798	443	477
300 PN 10	12"	305	460	764	811	470	517
