VD/TL-1

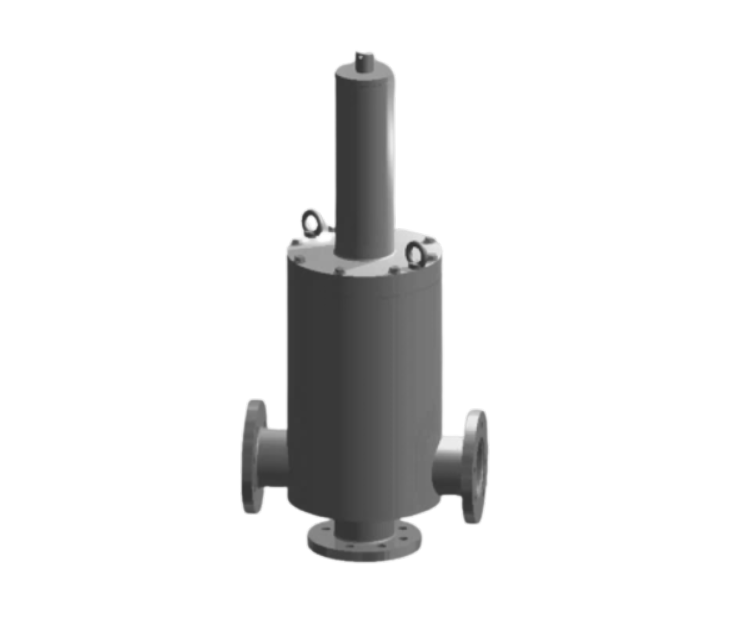

Ventil VD/TL-1
Jako řadová armatura s funkcí odvzdušňovacího a zavzdušňovacího ventilu pro nádoby, používaná přednostně pro instalaci do potrubí. Odpadní vzduch je odváděn potrubím. Větrání se rovněž provádí potrubím, které se s výhodou používá k vedení inertního plynu.
- Nerezová ocel/uhlíková ocel
Funguje stejně jako KITO® VD/o3 -> (typový list F 18 N)
Výhody ventilu
- Vysoká spolehlivost: Díky použití kvalitních materiálů a přesné výrobě je zajištěna dlouhá životnost a odolnost ventilu.
- Široká kompatibilita: Flexibilní připojení a možnost integrace do různých systémů zajišťují univerzálnost ventilu.
- Jednoduchá údržba: Konstrukce umožňuje snadný přístup k důležitým komponentám, což zjednodušuje údržbu a servis.
- Efektivní provoz: Optimalizovaný design minimalizuje tlakové ztráty a zajišťuje energetickou efektivitu systému.
✅ Typické oblasti použití: potravinářský průmysl, vodohospodářství, farmaceutický průmysl, energetický průmysl, chemický a petrochemický průmysl
Konstrukce ventilu
Materiál a Design:
- Těleso ventilu: Vyrobeno z nerezové oceli, což zajišťuje vysokou odolnost vůči korozi a mechanickému namáhání.
- Těsnění: PTFE (polytetrafluorethylen) nebo NBR (nitril-butadienový kaučuk) poskytují vysokou chemickou odolnost a těsnost v širokém teplotním rozsahu.
Konstrukční a Mechanické Prvky:
- Kompaktní konstrukce: Ventil je navržen tak, aby byl snadno integrovatelný do existujících systémů, s důrazem na minimalizaci prostorových nároků.
- Přesná regulace: Umožňuje jemné nastavení průtoku díky preciznímu mechanismu řízení, což přispívá k optimalizaci průmyslových procesů.
- Variabilní pohony: Dostupné varianty manuálního, elektrického, a pneumatického pohonu umožňují flexibilní nasazení v různorodých aplikacích.
Technické údaje
DN |
C | H | H1 | vakuum |
tlak |
|||
DIN | ASME | min. | max. | min. | max. | |||
25 PN 40 | 1" | 240 | 464 | 90 | 6 | 93 | >200 |
350 |
32 PN 40 | 1 ¼“ |
240 | 560 | 90 | 6 | 91 | ||
40 PN 40 | 1 ½“ |
350 | 563 | 120 | 6 | 158 | ||
50 PN 16 | 2“ |
350 | 563 | 120 | 6 | 154 | ||
65 PN 16 | 2 ½“ |
350 | 120 | 7 | 105 | |||
80 PN 16 | 3" | 350 | 934 | 130 | 7 | 100 | ||
100 PN 16 | 4" | 450 | 943 | 150 | 7 | 140 | ||
125 PN 16 | 5" | 500 | 160 | 7 | 140 | >150 |
||
150 PN 16 | 6" | 550 | 180 | 8 | 150 |
