Série 333.32

energetická trubka triflex série 333.32
POPTAT / ODESLAT DOTAZ

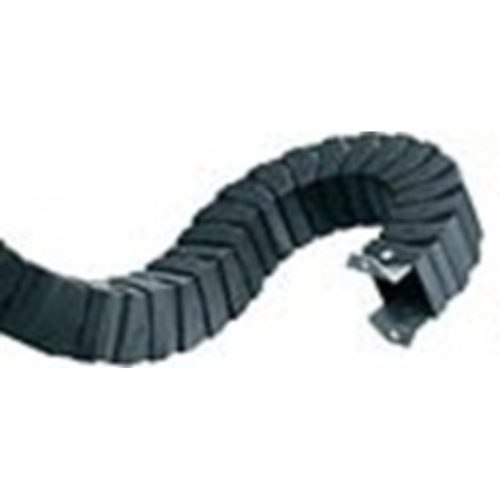

Energetická trubka triflex® série 333.32

Serie_333.32
  1. K dispozici jsou montážní držáky KMA, přírubové nebo úhlové držáky
  2. Lze kombinovat různé poloměry a typy ohybů
  3. Plně uzavřený
  4. Vynikající ochrana před nečistotami a třískami
  5. Cenově výhodné pro složité pohyby
  6. Oddělování a spojování v libovolném bodě
  7. Vysoká pevnost v tahu
Serie_333.32 Vnitřní šířky Bi: 32 mm
Poloměry ohybu R: 75 až 250 mm
Opačný poloměr ohybu RBR: 75 až 250 mm
Serie_333.32 výkres

Pojezd: S
Rozteč: 25 mm
Počet článků řetězu/m: 401000 mm)
Rozměr E: 20 mm
Ba: 50 mm
Délka řetězu: S/2 + K
R 075 100 125 150 200 250
H 350 450 550 650 850 1050
D 205 255 305 355 455 555
K 545 700 860 1020 1300 16
Kdy použít:  Kdy zvolit jinou:
  • Pro aplikace s pohybem v 1 nebo 2 osách
  • Pokud je vyžadována ochrana proti třískám
  • Pro složité robotické aplikace
    » série TRC
  • Pro klouzavé aplikace, jiné e-řetězce® / trubky podobných rozměrů
    » řada E4.1
  • Pro rotační pohyby
    » twisterchain
🔑 Objednací klíč
333.32.038.0
333.32.075.0
333.32.075/075.0
333.32.075/100.0
333.32.100.0
333.32.100/075.0
333.32.100/100.0
333.32.125.0
333.32.125/125.0
333.32.150.0
333.32.150/150.0
333.32.200.0
333.32.200/200.0
333.32.250/250.0
