Série 332.50

energetický řetěz série 332.50
POPTAT / ODESLAT DOTAZ

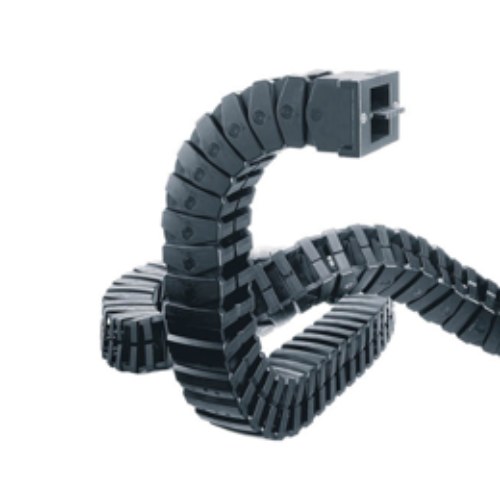

Energetická trubka triflex® série 332.50

Serie_332.50
  1. K dispozici jsou montážní držáky KMA, přírubové nebo úhlové držáky
  2. Lze kombinovat různé poloměry a typy ohybů
  3. Plně uzavřený
  4. Vynikající ochrana před nečistotami a třískami
  5. Cenově výhodné pro složité pohyby
  6. Oddělování a spojování v libovolném bodě
  7. Vysoká pevnost v tahu
Serie 332.50 Vnitřní šířky Bi: 50 mm
Poloměry ohybu R: 100 až 250 mm
Opačný poloměr ohybu RBR: 0 až 250 mm
Serie_332.50 výkres Pojezd: S
Rozteč: 20 mm
Články na m: 34 (1020 mm)
Míra E: 25 mm
Ba: 68 mm
Délka řetězu: S/2 + K
R 100 125 150 200 250
H 270 320 375 470 570
D 195 220 245 295 345
K 435 520 590 750 910
Kdy použít: Kdy zvolit jinou:
  • Pro aplikace s pohybem 1 nebo 2 osách
  • Pokud je vyžadována ochrana proti třískám
🔑 Objednací klíč
332.50.100.0
332.50.100/100.0
332.50.125.0
332.50.125/125.0
332.50.150.0
332.50.150/150.0
332.50.200.0
332.50.200/200.0
332.50.250.0
332.50.250/250.0
