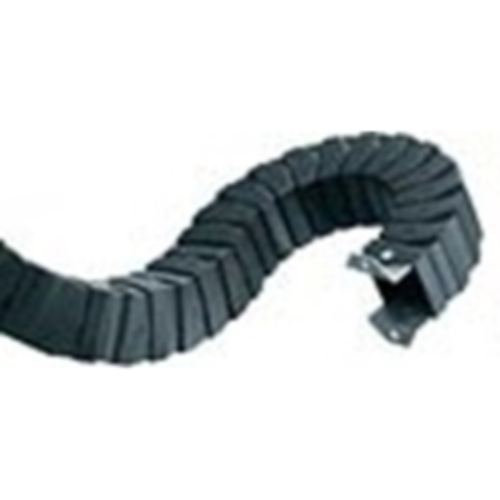

Energetická trubka triflex® série 333.50

triflex 333.50
  1. KMA, k dispozici jsou přírubové nebo úhlové koncovky
  2. Kombinace různých poloměrů ohybu a směrů pohybu
  3. Úplně uzavřený energetický řetěz
  4. Vynikající ochrana před hromaděním nečistot a třísek
  5. Cenově výhodné provedení pro komplexní pohyby
  6. Oddělení a připojení je možné v každé poloze
  7. Vysoká tažná síla
vnitrni sirky 45 Vnitřní šířky Bi: 50 mm
Poloměry ohybu R: 100 až 250 mm
Opačný poloměr ohybu RBR: 100 až 250 mm
Pojezd 333.50 Pojezd: S
Rozteč: 30 mm
Články na m: 34 (1020 mm)
Míra E: 25 mm
Ba: 68 mm
Délka řetězu: S/2 + K
R 100 125 150 200 250
H 470 570 670 870 1070
D 295 345 395 495 595
K 750 910 1070 1380 1690
Kdy použít: Kdy zvolit jinou:
  • Pro aplikace s jedním nebo dvěma směry pohybu
  • Má-li být použita ochrana proti třískám
  • Pro složité robotické aplikace
    » série TRC
  • Pro kluzné aplikace v jiných energetických řetězech / trubicích podobných rozměrů
    » řada E4.1
  • Pro rotační pohyby
    » twisterchain®
Koncovky
Varianta 1: přírubová koncovka

Varianta 2: úhlová koncovka

Varianta 3: koncovka KMA

série 333.50 koncovka úhlová výkres

série 333.50 koncovka KMA výkres

🔑 Objednací klíč
333.50.100.0
333.50.100/100.0
333.50.100/125.0
333.50.125.0
333.50.125/125.0
333.50.150.0
333.50.150/150.0
333.50.200.0
333.50.200/200.0
333.50.250.0
333.50.250/250.0
333.50.400.0
