Série 332.75

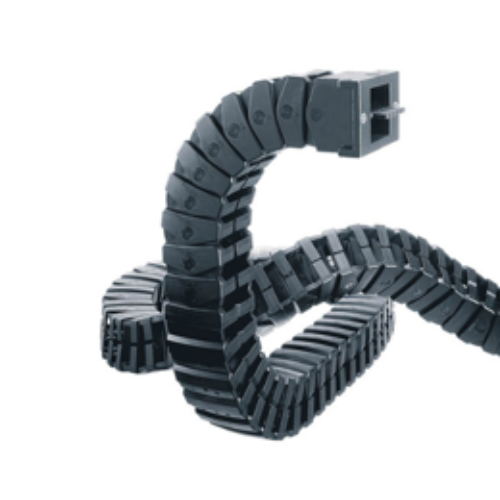

energetický řetěz triflex série 332.75
POPTAT / ODESLAT DOTAZ

Energetická trubka triflex® série 332.75

332.75 triflex
  1. KMA, k dispozici jsou přírubové nebo úhlové koncovky
  2. Kombinace různých poloměrů ohybu a směrů pohybu
  3. Úplně uzavřený energetický řetěz
  4. Vynikající ochrana před hromaděním nečistot a třísek
  5. Cenově výhodné provedení pro komplexní pohyby
  6. Oddělení a připojení je možné v každé poloze
  7. Vysoká tažná síla
vnitrni sirky Vnitřní šířky Bi: 75 mm
Poloměry ohybu R: 140 až 300 mm
Opačný poloměr ohybu RBR: 140 až 300 mm
Pojezd Pojezd: S
Rozteč: 36 mm
Články na m: 28 (1008 mm)
Míra E: 25 mm
Ba: 96 mm
Délka řetězu: S/2 + K
R 140 175 200 250 300
H 380 450 500 600 700
D 240 275 300 350 400
K 550 660 740 900 1060
Kde použít: Kde zvolit jinou:
  • Pro aplikace s jedním nebo dvěma směry pohybu
  • Má-li být použita ochrana proti třískám
  • Pro složité robotické aplikace
    » série TRC
  • Pro kluzné aplikace v jiných energetických řetězech / trubicích podobných rozměrů
    » série E4.1
  • Pro rotační pohyby
    » twisterchain®
Koncovky
přírubová koncovka
Varianta 1: přírubová koncovka

koncovka KMA varianta 3

Varianta 3: koncovka KMA

úhlová koncovka
Varianta 2: úhlová koncovka
koncovka prirubova

koncovka KMA

úhlová koncovka výkres
🔑 Objednací klíč
332.75.140.0
332.75.140/140.0
332.75.175.0
332.75.175/175.0
332.75.200.0
332.75.200/200.0
332.75.250.0
332.75.250/250.0
332.75.300.0
332.75.300/300.0
