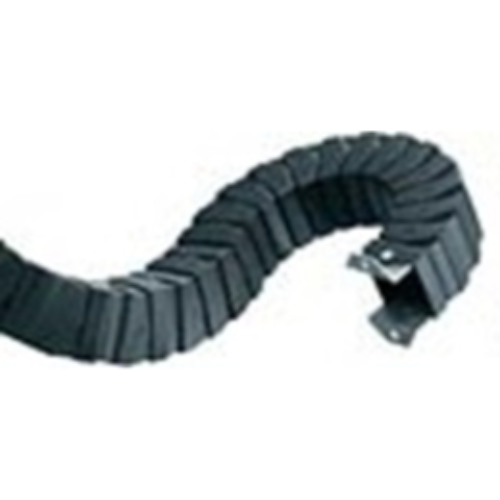

Energetická trubka triflex® série 333.75

  1. KMA, k dispozici jsou přírubové / úhlové koncovky
  2. Kombinace různých poloměrů ohybu a směrů pohybu
  3. Plně uzavřený energetický řetěz
  4. Vynikající ochrana před hromaděním nečistot a třísek
  5. Cenově výhodné provedení pro komplexní pohyby
  6. Oddělení a připojení je možné v každé poloze
  7. Vysoká tažná síla
vnitrni sirky 67 Vnitřní šířky Bi: 75 mm
Poloměry ohybu R: 140 až 300 mm
Opačný poloměr ohybu RBR: 140 až 300 mm
Pojezd 333.75 Pojezd: S
Rozteč: 36 mm
Články na m: 28 (1008 mm)
Míra E: 25 mm
Ba: 96 mm
Délka řetězu: S/2 + K
R 140 175 200 250 300
H 660 800 900 1100 1300
D 380 450 500 600 700
K 990 1210 1400 1700 2000
Kdy použít: Kdy zvolit jinou:
  • Pro aplikace s jedním nebo dvěma směry pohybu
  • Má-li být použita ochrana proti třískám
  • Pro složité robotické aplikace
    » série TRC
  • Pro kluzné aplikace v jiných energetických řetězech / trubicích podobných rozměrů
    » řada E4.1
  • Pro rotační pohyby
    » twisterchain®
Koncovky
Varianta 1: přírubová koncovka

Varianta 2: úhlová koncovka

Varianta 3: koncovka KMA
koncovka prirubova

série 333.75 koncovka úhlová výkres

série 333.75 koncovka KMA výkres
🔑 Objednací klíč
333.75.140.0
333.75.140/140.0
333.75.140/200.0
333.75.150/150.0
333.75.175.0
333.75.175/175.0
333.75.200.0
333.75.200/200.0
333.75.250.0
333.75.250/250.0
333.75.300.0
333.75.300/300.0
