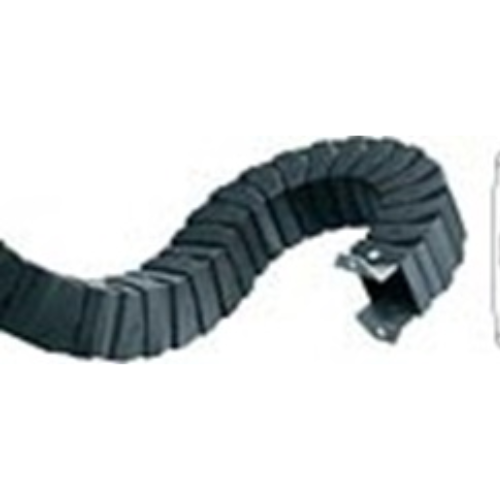

Energetická trubka triflex® série 333.16

  1. K dispozici přírubové / úhlové upevňovací objímky
  2. Kombinace různých poloměrů ohybu a směrů pohybu
  3. Úplně uzavřený energetický řetěz
  4. Vynikající ochrana před hromaděním nečistot a třísek
  5. Cenově výhodné provedení pro komplexní pohyby
  6. Oddělení a připojení je možné v každé poloze
  7. Vysoká tažná síla
vnitrni sirky16 Vnitřní šířky Bi: 16 mm
Poloměry ohybu R: 38 až 100 mm
Opačný poloměr ohybu RBR: 38 až 100 mm
Pojezd 333.16 Pojezd: S
Rozteč: 13,3 mm
Články na m: 76 (1011 mm)
Míra E: 10 mm
Ba: 26 mm
Délka řetězu: S/2 + K
R 038 048 075 100
H 180 220 330 430
D 105 125 180 230
K 320 380 550 710
Kdy použít: Kdy zvolit jinou:
  • Pro aplikace s jedním nebo dvěma směry pohybu
  • Má-li být použita ochrana proti třískám
Koncovky

Varianta 1: přírubová koncovka


Varianta 2: úhlová koncovka
koncovka prirubova

koncovka uhlova
🔑 Objednací klíč
333.16.038.0
333.16.038/038.0
333.16.048.0
333.16.048/048.0
333.16.075.0
333.16.075/075.0
333.16.100.0
333.16.100/100.0
