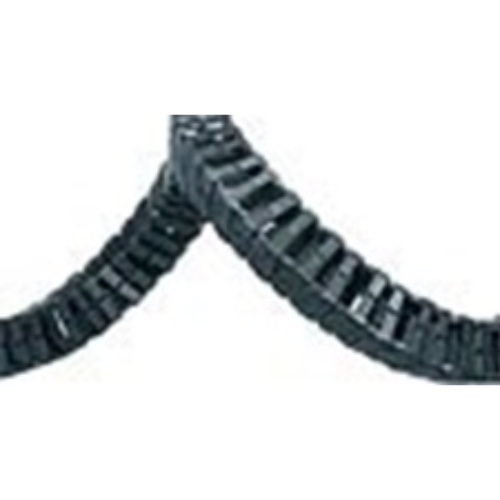

Energetická trubka triflex® série 353.50
  1. KMA, k dispozici jsou přírubové nebo úhlové koncovky
  2. Kombinace různých poloměrů ohybu a směrů pohybu
  3. Úplně uzavřený energetický řetěz
  4. Vynikající ochrana před hromaděním nečistot a třísek
  5. Kombinace série 353 a série 333 možná na vyžádání
  6. Série 353 s dělením
  7. Cenově výhodné provedení pro komplexní pohyby
  8. Oddělení a připojení je možné v každé poloze
  9. Vysoká tažná síl
vnitrni sirky45 Vnitřní šířky Bi: 50 mm
Poloměry ohybu R: 100 až 250 mm
Opačný poloměr ohybu RBR: 100 až 250 mm
Pojezd Pojezd: S
Rozteč: 30 mm
Články na m: 34 (1020 mm)
Míra E: 25 mm
Ba: 68 mm
Délka řetězu: S/2 + K
R 100 125 150 200 250
H 470 570 670 870 1070
D 295 345 395 495 595
K 750 910 1070 1380 1690
Kdy použít: Kdy zvolit jinou:
  • Pro aplikace s jedním nebo dvěma směry pohybu
  • Má-li být použita ochrana proti třískám
  • Pro složité robotické aplikace
    » série TRC
  • Pro kluzné aplikace v jiných energetických řetězech / trubicích podobných rozměrů
    » řada E4.1
  • Pro rotační pohyby
    » twisterchain®
Koncovky

Varianta 1: přírubová koncovka


Varianta 2: úhlová koncovka


Varianta 3: koncovka KMA
🔑 Objednací klíč
353.50.100.0
353.50.100/100.0
353.50.125.0
353.50.125/125.0
353.50.150.0
353.50.150/150.0
353.50.200.0
353.50.200/200.0
353.50.250.0
353.50.250/250.0
