Série 352.50

energetická trubka série 352.50
POPTAT / ODESLAT DOTAZ

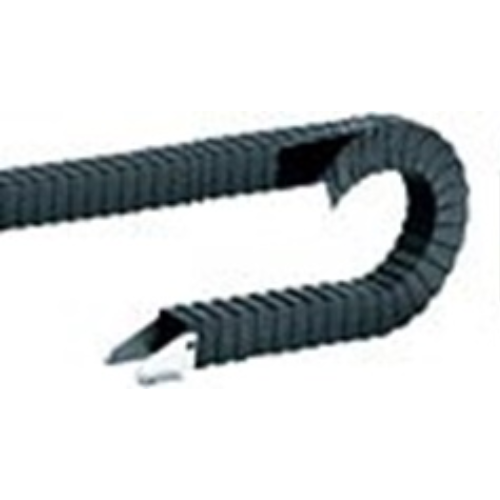

Energetická trubka triflex® série 352.50

  1. KMA, k dispozici jsou přírubové nebo úhlové koncovky
  2. Kombinace různých poloměrů ohybu a směrů pohybu
  3. Úplně uzavřený energetický řetěz, avšak s dělením
  4. Vynikající ochrana před hromaděním nečistot a třísek
  5. Cenově výhodné provedení pro komplexní pohyby
  6. Oddělení a připojení je možné v každé poloze
  7. Vysoká tažná síla
vnitrni sirky45 Vnitřní šířky Bi: 50 mm
Poloměry ohybu R: 100 až 250 mm
Opačný poloměr ohybu RBR: 0 až 250 mm
Pojezd 352.50 Pojezd: S
Rozteč: 30 mm
Články na m: 34 (1020 mm)
Míra E: 25 mm
Ba: 68 mm
Délka řetězu: S/2 + K
R 100 125 150 200 250
H 270 320 375 470 570
D 195 220 245 295 345
K 435 520 590 750 910
Kdy použt: Kdy zvolit jinou:
  • Pro aplikace s jedním nebo dvěma směry pohybu
  • Má-li být použita ochrana proti třískám
  • Pro složité robotické aplikace
    » série TRC
  • Pro kluzné aplikace v jiných energetických řetězech / trubicích podobných rozměrů
    » řada E4.1
  • Pro rotační pohyby
    » twisterchain®
Koncovky

Varianta 1: přírubová koncovka


Varianta 2: úhlová koncovka


Varianta 3: koncovka KMA
koncovka prirubova

série 352.50 koncovka úhlová výkres

koncovka KMA
🔑 Objednací klíč
352.50.100.0
352.50.100/100.0
352.50.100/150.0
352.50.125.0
352.50.125/125.0
352.50.150.0
352.50.150/150.0
352.50.200.0
352.50.200/200.0
352.50.250.0
352.50.250/250.0
