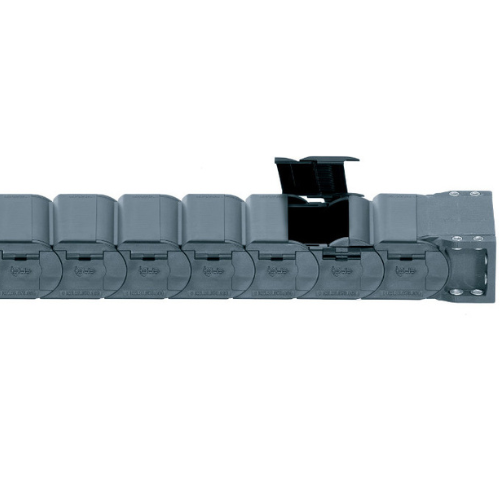

Energetické trubky e-tube série R2.26/R2i.26

1. Univerzální a utěsněné: uzavřená koncovka KMA s upevněním z jakékoliv strany
2. Bez hran: hladká konstrukce, třísky nemohou ulpívat
3. Rychlá montáž: víčka se otevírají po obou stranách
4. Integrovaná mřížková struktura: ideální pro aplikace s 90° rotací
5. Chráněné: kryty připojovacích kolíků a otvorů
6. Tichý provoz: díky zabudované brzdě
7. Nízká hmotnost s velkou vnitřní výškou: dobrý poměr vnějších a vnitřních rozměrů
8. Pevné: dvojitý dorazový systém pro velké délky bez podpěr
Certifikáty a normy: RoHS 2 2011_65_EU REACH
serie_R2i.26_Serie_R2.26 Vnitřní šířky Bi: 25 až 130 mm
Poloměry ohybu R: 60 až 250 mm
Rozteč: 35 mm na článek = 29 článků / m
série R2.26_R2i.26 Diagramm

Samonosný pojezd
Samonosný pojezd závisí na hmotnosti
Osa X: samonosný pojezd v m Osa FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = bez podpěry s přípustným průvěsem
FLG = bez podepření s přímou horní větví

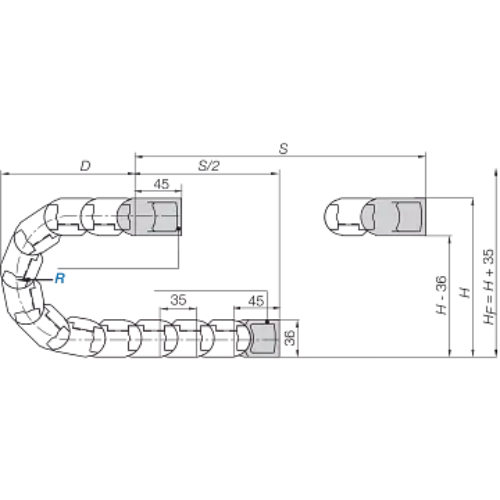

série R2.26_R2i.26 výkres A = pohyblivý konec
B = pevný konec
Rozteč: 35 mm
Počet článků na m: 29
Pojezd: S
LK = S/2 + K K
R 060 075 100 125 150 175 200 250
H 156 186 236 286 336 386 436 536
D 130.5 145.5 170.5 195.5 220.5 245.5 270 320.5
K 260 310 385 465 545 620 700 860
Kdy použít:
 Kdy použít jinou:
  • Velmi lehké, ideální pro vysokou dynamiku
  • Velká vnitřní výška, a proto cenově efektivní
  • Kabely jsou chráněny proti pilinám
  • Snadné plnění díky víčku otevíratelnému na obou stranách
  • Nízká hlučnost díky integrované brzdě
  • Integrované blokování víčka západkou pro boční aplikace
  • Extrémně odolné proti pilinám podle IP40
    » řada RX
  • Pro vyšší hmotnosti náplně a samonosné délky
    » řada E4.1
🔑 Objednací klíč
R2I.26.025.060.0
R2I.26.025.075.0
R2I.26.025.100.0
R2I.26.025.125.0
R2I.26.025.150.0
R2I.26.025.175.0
R2I.26.025.200.0
R2I.26.025.250.0
R2I.26.038.060.0
R2I.26.038.075.0
R2I.26.038.100.0
R2I.26.038.125.0
R2I.26.038.150.0
R2I.26.038.175.0
R2I.26.038.200.0
R2I.26.038.250.0
R2I.26.050.060.0
R2I.26.050.075.0
R2I.26.050.100.0
R2I.26.050.125.0
R2I.26.050.150.0
R2I.26.050.175.0
R2I.26.050.200.0
R2I.26.050.250.0
R2I.26.075.060.0
R2I.26.075.075.0
R2I.26.075.100.0
R2I.26.075.125.0
R2I.26.075.150.0
R2I.26.075.175.0
R2I.26.075.200.0
R2I.26.075.250.0
🔑 Objednací klíč
R2.26.050.060.0
R2.26.050.075.0
R2.26.050.100.0
R2.26.050.125.0
R2.26.050.150.0
R2.26.050.175.0
R2.26.050.200.0
R2.26.050.250.0
R2.26.075.060.0
R2.26.075.075.0
R2.26.075.100.0
R2.26.075.125.0
R2.26.075.150.0
R2.26.075.175.0
R2.26.075.200.0
R2.26.075.250.0
R2.26.100.060.0
R2.26.100.075.0
R2.26.100.100.0
R2.26.100.125.0
R2.26.100.150.0
R2.26.100.175.0
R2.26.100.200.0
R2.26.100.250.0
