Série R2.75

Ke stažení

Catalogue sheet - R2.75

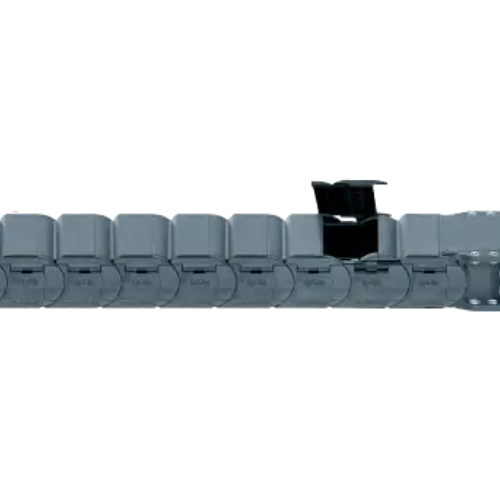

Energetické trubky e-tube série R2.75

1. Univerzální a utěsněné: uzavřená koncovka KMA s upevněním z jakékoliv strany
2. Bez okrajů: Hladký design bez hran, třísky nemohou ulpívat
3. Rychlá montáž: víčka se otevírají po obou stranách
4. Integrovaná oddělovací konstrukce: ideální pro bočně montované aplikace
5. Chráněné: kryty připojovacích kolíků a otvorů
6. Tichý provoz: díky zabudované brzdě
7. Nízká hmotnost s velkou vnitřní výškou: dobrý poměr vnějších a vnitřních rozměrů
8. Stabilní: dvojitý dorazový systém pro velkou délku bez podpěr

Certifikáty a normy:

	Vnitřní šířky Bi: 111 až 200 mm Poloměry ohybu R: 130 až 250 mm Rozteč: 60 mm na článek = 17 článků / m
	Samonosný pojezd Samonosný pojezd závisí na hmotnosti Osa X: samonosný pojezd v m Osa FLB/FLG Osa Y: hmotnost náplně v kg/m Dolní stupnice: pojezd S v m FLB = bez podpěry s přípustným průvěsem FLG = bez podepření s přímou horní větví

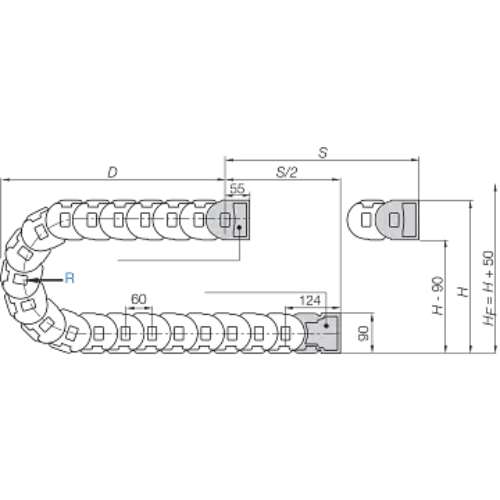

	A = pohyblivý konec B = pevný konec Rozteč: 60mm Počet článků na m: 17 Pojezd: S LK = S/2 + K K

Rozměrová řada trubky série R2.75

Obj. číslo	Bi [mm]	Ba [mm]	R [mm] poloměr ohybu
R2.75.111.R.0	111	135	130	150	200	250
R2.75.163.R.0	163	187	130	150	200	250
R2.75.200.R.0	200	224	130	150	200	250

R	130	150	200	250
H	350	390	490	590
D	265	285	335	385
K	530	595	750	910

Kdy použít:	Kdy použít jinou:
Velmi lehké, ideální pro vysokou dynamiku Velká vnitřní výška, a proto cenově efektivní Kabely jsou chráněny proti pilinám Snadné plnění díky víčku otevíratelnému na obou stranách Nízká hlučnost díky integrované brzdě Integrované blokování víčka západkou pro boční aplikace	Extrémně odolné proti pilinám podle IP40 » řada RX Pro vyšší hmotnosti náplně a samonosné délky » řada E4.1

🔑 Objednací klíč
R2.75.111.130.0
R2.75.111.150.0
R2.75.111.200.0
R2.75.111.250.0
R2.75.163.130.0
R2.75.163.150.0
R2.75.163.200.0
R2.75.163.250.0
R2.75.200.130.0
R2.75.200.150.0
R2.75.200.200.0
R2.75.200.250.0
