Série R2.40 / R2i.40

energetické trubice série R2.40_R2i.40
POPTAT / ODESLAT DOTAZ
Ke stažení

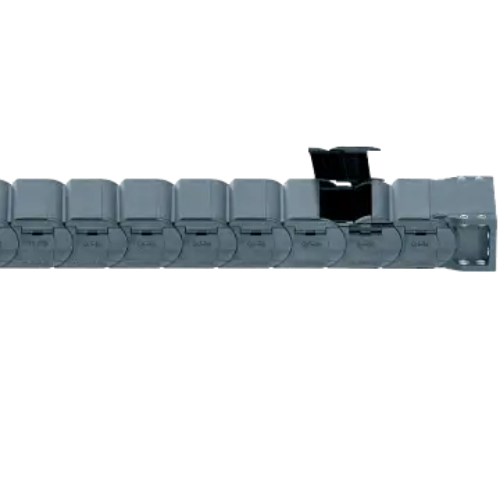

Energetické trubky e-tube série R2.40/R2i.40

1. Univerzální a utěsněné: uzavřená koncovka KMA s upevněním z jakékoliv strany
2. Bez hran: hladká konstrukce, třísky nemohou ulpívat
3. Rychlá montáž: víčka se otevírají po obou stranách
4. Integrovaná mřížková struktura: ideální pro aplikace s 90° rotací
5. Chráněné: kryty připojovacích kolíků a otvorů
6. Tichý provoz: díky zabudované brzdě
7. Nízká hmotnost s velkou vnitřní výškou: dobrý poměr vnějších a vnitřních rozměrů
8. Pevné: dvojitý dorazový systém pro velké délky bez podpěr
Certifikáty a normy: RoHS 2 2011_65_EU REACH
Serie_R2i.40_Serie_R2.40 Vnitřní šířky Bi: 50 až 200 mm
Poloměry ohybu R: 80 až 250 mm
Rozteč: 48 mm na článek = 21 článků / m
série R2.40_R2i.40 Diagramm

Samonosný pojezd
Samonosný pojezd závisí na hmotnosti
Osa X: samonosný pojezd v m Osa FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = bez podpěry s přípustným průvěsem
FLG = bez podepření s přímou horní větví

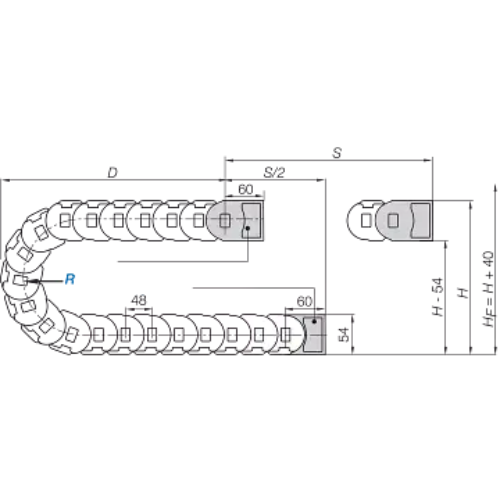

série R2.40_R2i.40 výkres A = pohyblivý konec
B = pevný konec
Rozteč: 48mm
Počet článků na m: 21
Pojezd: S
LK = S/2 + K K
R 080 100 125 150 175 200 250
H 214 254 304 354 404 454 554
D 179 199 224 249 274 299 349
K 350 415 490 570 650 725 885
Kdy použít:
 Kdy použít jinou:
  • Velmi lehké, ideální pro vysokou dynamiku
  • Velká vnitřní výška, a proto cenově efektivní
  • Kabely jsou chráněny proti pilinám
  • Snadné plnění díky víčku otevíratelnému na obou stranách
  • Nízká hlučnost díky integrované brzdě
  • Integrované blokování víčka západkou pro boční aplikace
  • Extrémně odolné proti pilinám podle IP40
    » řada RX
  • Pro vyšší hmotnosti náplně a samonosné délky
    » řada E4.1
🔑 Objednací klíč
R2I.40.050.080.0
R2I.40.050.100.0
R2I.40.050.125.0
R2I.40.050.150.0
R2I.40.050.175.0
R2I.40.050.200.0
R2I.40.050.250.0
R2I.40.075.080.0
R2I.40.075.100.0
R2I.40.075.125.0
R2I.40.075.150.0
R2I.40.075.175.0
R2I.40.075.200.0
R2I.40.075.250.0
R2I.40.100.080.0
R2I.40.100.100.0
R2I.40.100.125.0
R2I.40.100.150.0
R2I.40.100.175.0
R2I.40.100.200.0
R2I.40.100.250.0
R2I.40.150.080.0
R2I.40.150.100.0
R2I.40.150.125.0
R2I.40.150.150.0
R2I.40.150.175.0
R2I.40.150.200.0
R2I.40.150.250.0
R2I.40.175.080.0
R2I.40.175.125.0
R2I.40.175.150.0
R2I.40.175.175.0
R2I.40.175.200.0
R2I.40.175.250.0
🔑 Objednací klíč
R2.40.075.080.0
R2.40.075.100.0
R2.40.075.125.0
R2.40.075.150.0
R2.40.075.175.0
R2.40.075.200.0
R2.40.075.250.0
R2.40.100.080.0
R2.40.100.100.0
R2.40.100.125.0
R2.40.100.150.0
R2.40.100.175.0
R2.40.100.200.0
R2.40.100.250.0
R2.40.125.080.0
R2.40.125.100.0
R2.40.125.125.0
R2.40.125.150.0
R2.40.125.175.0
R2.40.125.200.0
R2.40.125.250.0
R2.40.150.080.0
R2.40.150.100.0
R2.40.150.125.0
R2.40.150.150.0
R2.40.150.175.0
R2.40.150.200.0
R2.40.150.250.0
R2.40.175.080.0
R2.40.175.100.0
R2.40.175.125.0
R2.40.175.150.0
R2.40.175.175.0
R2.40.175.200.0
R2.40.175.250.0
