Technický popis měření průtoku pomocí průtokoměru V-Cone®
Kuželový průtokoměr V-Cone®, amerického výrobce McCrometer, představuje patentovanou technologii, která umožňuje přesné měření pro širokou škálu Reynoldsových čísel, za různých - i velmi náročných - podmínek a pro různé kapaliny a plyny vč. páry.

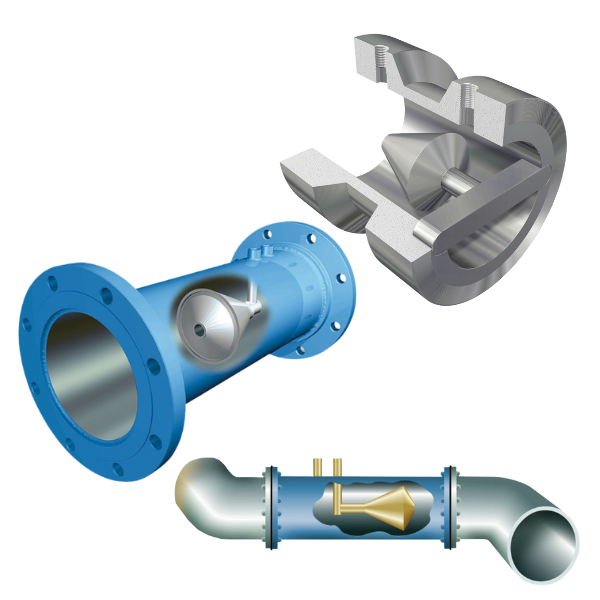

Pracuje na principu tlakové diference. Výjimečné vlastnosti kuželového průtokoměru V-Cone® jsou dány jeho unikátní konstrukcí, kdy je do těla průtokoměru centrálně umístěn měřicí kužel. Tlaková diference je výsledkem derivace Bernoulliho rovnice z rychlosti proudění. Pozice kónusu v potrubí optimalizuje rychlostní profil toku v místě měření a tím zajišťuje vysokou přesnost a spolehlivost měření bez ohledu na podmínky proudění před a za měřidlem.


Kuželové průtokoměry V-Cone® jsou díky své inovativní konstrukci bezúdržbové a není třeba provádět ani pravidelné rekalibrace. Průtokoměry jsou někdy zavařeny do potrubí a zaizolovány, takže ani pracovníci údržby často netuší, že je u nich V-Cone® nainstalován. Po celém světě je instalováno více jak 77.300 průtokoměrů V-Cone® (údaj k začátku roku 2015). Z toho 31.500 průtokoměrů pracuje již více než 10 let, 4.170 ks dokonce 20 let. Průtokoměry V-Cone® měří spolehlivě i v náročných podmínkách, např. při těžbě ropy na mořském dně , tedy za podmínek vysokého tlaku a nízké teploty. Při těchto aplikacích je vyžadována životnost průtokoměru minimálně 25 let!
V-Cone® videa
Videoprezentace popisující funkční vlastnosti průtokoměru V-Cone®
Zajímavá videa porovnávající měřicí principy V-Cone® vs. clona
Aplikace a reference:
Energetika - teplárenství |
Energetika - teplárenství |
Hutní průmysl |
Chemický průmysl |
 |
 |
 |
 |
Chemický průmysl |
Chemický průmysl |
Chemický průmysl |
Kalibrační pracoviště |
 |
 |
 |
 |
Papírenský průmysl |
Věda a výzkum (R&D) |
Zpracovatelský průmysl |
|
 |
 |
 |
|
Pro zaslání poptávky můžete využít poptávkový dotazník
Čtenáři a odborná porota časopisu Řízení a údržba průmyslového podniku ocenili jedinečné vlastnosti průtokoměru V-Cone®.
