Trubicové ohřívače a miniohřívače Rotkappe
Ponorná topná tělesa ROTKAPPE
Použití ponorných topných těles ROTKAPPE
Pro téměř všechny procesní kapaliny a aplikace jsou trubicové ohřívače (ponorná topná tělesa) ROTKAPPE vhodnou formou přímého ohřevu lázní. Trubicové miniohřívače ROTKAPPE se používají především v malých zařízeních a nádržích průmyslu povrchových úprav jakož i v laboratořích.
Konstrukce ohřívačů ROTKAPPE

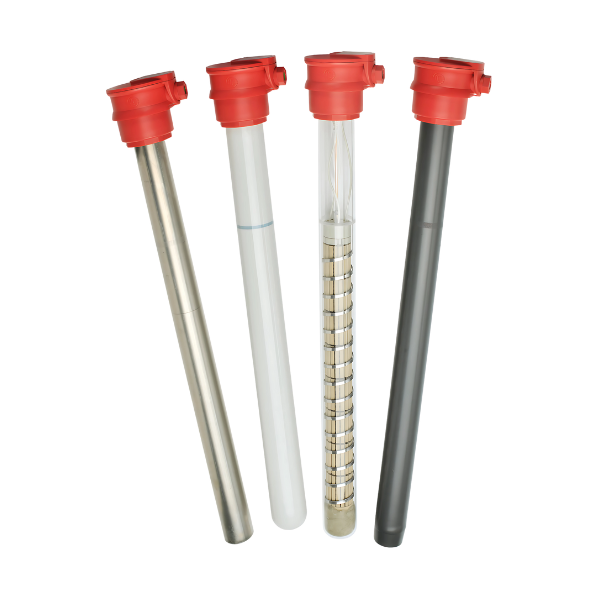

Ponorné ohřívače jsou stavebnicově sestaveny a skládají se z ponorné trubice, topné vložky Longlife, svorkovnicového pouzdra a kabelu.
Materiály ponorných trubic |
||
| Materiál |
Zkratka |
Průměr ohřívače / miniohřívače |
| Speciálně tvrzený porcelán: | PS |
Ø 54 mm / 28 mm |
| Technické sklo: | TG |
Ø 50 mm / 28 mm |
| Křemenné sklo: | QS |
Ø 52 mm / - |
| PFA-Compaund: | FC |
Ø 46,5 mm / - |
| Nerez 1.4571: | KB |
Ø 45 mm / 25 mm |
| Titan 3.7035: | TI |
Ø 45 mm / 25,4 mm |
Není to ten správný typ? Podívejte se na jiné v sekci TOPNÁ TĚLESA A PONORNÉ OHŘÍVAČE.
Příslušenství pro regulaci hladiny a teploty
naleznete v sekci REGULACE PRO TOPNÉ SYSTÉMY.
Přehled standardních trubicových ohřívačů ROTKAPPE
Přehled standardních trubicových ohřívačů ROTKAPPE
|
||||||||
| Jmenovitá délka [mm] |
Jmenovitý výkon [kW] |
Min. hloubka ponoru [mm] |
Povrchové zatížení [W/cm2] |
|||||
| PS |
TG |
QS |
FC |
KB |
TI |
|||
| 315 |
0.40 |
225 |
1.6 |
- |
- |
- |
1,9 |
1,9
|
| 315 |
0,63 |
225 |
2,5 |
- |
- |
- |
3,0 |
3,0 |
| 400 |
0,63 |
275 |
1,9 |
2,0 |
- |
2,1 |
2,3 |
2,3 |
| 400 |
1,00 |
275 |
3,0 |
3,2 |
- |
- |
3,6 |
3,6 |
| 500 |
0,80 |
360 |
1,6 |
1,7 |
1,7 |
1,8 |
1,9 |
1,9 |
| 500 |
1,00 |
360 |
2,0 |
2,2 |
2,1 |
2,3 |
2,4 |
2,4 |
| 500 |
1,40 |
360 |
2,8 |
3,0 |
2,9 |
- |
3,4 |
3,4 |
| 630 |
1,25 |
460 |
1,9 |
2,0 |
2,0 |
2,1 |
2,3 |
2,3 |
| 630 |
1,60 |
460 |
2,4 |
2,6 |
2,5 |
- |
2,9 |
2,9 |
| 630 |
2,00 |
460 |
3,0 |
3,2 |
3,1 |
- |
3,6 |
3,6 |
| 800 |
1,00 |
560 |
1,2 |
1,3 |
1,2 |
1,4 |
1,4 |
1,4 |
| 800 |
1,60 |
560 |
1,9 |
2,1 |
2,0 |
2,2 |
2,3 |
2,3 |
| 800 |
2,00 |
560 |
2,4 |
2,6 |
2,5 |
- |
2,9 |
2,9 |
| 800 |
2,50 |
560 |
3,0 |
3,2 |
3,1 |
- |
3,6 |
3,6 |
| 1000 |
1,25 |
725 |
1,2 |
1,2 |
1,2 |
1,3 |
1,4 |
1,4 |
| 1000 |
1,60 |
725 |
1,5 |
1,6 |
1,5 |
1,7 |
1,8 |
1,8 |
| 1000 |
2,00 |
725 |
1,9 |
2,0 |
1,9 |
2,1 |
2,2 |
2,2 |
| 1000 |
2,50 |
725 |
2,3 |
2,5 |
2,4 |
- |
2,8 |
2,8 |
| 1000 |
3,15 |
725 |
2,9 |
3,1 |
3,0 |
- |
3,5 |
3,5 |
| 1000 |
3,50 |
725 |
3,2 |
3,5 |
3,4 |
- |
3,9 |
3,9 |
| 1250 |
1,00 |
875 |
0,8 |
0,8 |
0,8 |
0,8 |
0,9 |
0,9 |
| 1250 |
1,60 |
875 |
1,2 |
1,3 |
1,3 |
1,4 |
1,4 |
1,4 |
| 1250 |
2,00 |
875 |
1,5 |
1,6 |
1,6 |
1,7 |
1,8 |
1,8 |
| 1250 |
2,50 |
875 |
1,9 |
2,0 |
2,0 |
2,1 |
2,3 |
2,3 |
| 1250 |
2,80 |
875 |
2,1 |
2,3 |
2,2 |
- |
2,6 |
2,6 |
| 1250 |
3,50 |
875 |
2,6 |
2,8 |
2,7 |
- |
3,2 |
3,2 |
| 1250 |
4,00 |
875 |
3,0 |
3,2 |
3,1 |
- |
3,6 |
3,6 |
| 1600 |
2,00 |
1125 |
- |
1,3 |
- |
1,4 |
1,4 |
1,4 |
| 1600 |
3,15 |
1125 |
- |
2,0 |
- |
2,1 |
2,3 |
2,3 |
| 1600 |
3,50 |
1125 |
- |
2,3 |
- |
2,3 |
2,5 |
2,5 |
| 1600 |
4,00 |
1125 |
. |
2,6 |
- |
- | 2,9 |
2,9 |
| 1600 |
4,50 |
1125 |
- |
2,9 |
- |
- |
3,2 |
3,2 |
| 1600 |
6,00 |
1125 |
- |
3,9 |
- |
- |
4,3 |
4,3 |
| 2000 |
4,00 |
1400 |
- |
- |
- |
2,1 |
2,2 |
2,2 |
| 2000 |
4,50 |
1400 |
- |
- |
- |
- |
2,5 |
2,5 |
| 2000 |
5,00 |
1400 |
- |
- |
- |
- |
2,8 |
2,8 |
| 2000 |
6,00 |
1400 |
- |
- |
- |
- |
3,3 |
3,3 |
| 2500 |
4,50 |
1750 |
- |
- |
- |
1,9 |
2,0 |
2,0 |
| 2500 |
6,30 |
1750 |
- |
- |
- |
- |
2,8 |
2,8 |
| 3150 |
5,00 |
2200 |
- |
- |
- |
- |
1,7 |
1,7 |
| 3150 |
7,00 |
2200 |
- |
- |
- |
- |
2,4 |
2,4 |
Přehled standardních trubicových miniohřívačů ROTKAPPE
Přehled standardních trubicových miniohřívačů ROTKAPPE |
||||||
| Jmenovitá délka [mm] |
Jmenovitý výkon [kW] |
Min. hloubka ponoru [mm] |
Povrchové zatížení [W/cm2] |
|||
| PS |
TG |
KB |
TI |
|||
| 200 |
0,315 |
130 |
3.7 |
3.7 |
4.1 |
4.1 |
| 300 |
0,250 |
180 |
1.9 |
1.9 |
2.2 |
2.2 |
| 300 |
0,315 |
180 |
2,4 |
2,4 |
2,7 |
2,7 |
| 400 |
0,400 |
180 |
3,1 |
3,1 |
3,5 |
3,5 |
| 400 |
0,800 |
280 |
3,7 |
3,7 |
4,2 |
4,2 |
| 500 |
0,500 |
330 |
1,9 |
1,9 |
2,2 |
2,2 |
| 500 |
0,800 |
330 |
3,1 |
3,1 |
3,5 |
3,5 |
| 500 |
1,000 |
330 |
3,9 |
3,9 |
4,3 |
4,3 |
| 630 |
0,500 |
460 |
- |
- |
1,6 |
1,6 |
| 630 |
1,000 |
460 |
- |
- |
3,2 |
3,2 |
| 630 |
1,250 |
460 |
- |
- |
4,1 |
4,1 |
| 800 |
0,500 |
560 |
- |
- |
1,3 |
1,3 |
| 800 |
1,000 |
560 |
- |
- |
2,6 |
2,6 |
| 800 |
1,500 |
560 |
- |
- |
3,9 |
3,9 |
| 1000 |
1,000 |
725 |
- |
- |
2,0 |
2,0 |
| 1000 |
1,600 |
725 |
- |
- |
3,2 |
3,2 |
Náhradní díly a příslušenství topných těles ROTKAPPE
- vestavná manžeta EM (materiál EPDM), světlost otvoru 87 – 90 mm,
- přídržná manžeta HM (materiál EPDM), světlost otvoru 70 – 76 mm,
- držák HB (materiál PP), max. délka ponorné trubice 800 mm,
- ochranná trubka SRF (přídržná manžeta z EPDM, ochranná trubice a držák z PP),
- montážní klíč SB pro otvírání a zavírání pouzdra svorkovnice BC,
- montážní klíč SL pro otvírání a zavírání pouzdra svorkovnice LC
